Dopo che la scatola di cartone è stata inserita manualmente nella selezionatrice automatica delle batterie con l'adesivo dell'anello isolante della batteria, esegue automaticamente il caricamento delle celle, l'incollaggio dell'anello isolante delle celle, la lettura del codice delle celle, il test OCV/IR delle celle, lo smistamento delle celle e il caricamento delle celle nei contenitori.
Modello:
WA-AS-C10SRI-CTipo di batteria:
Cylindrical cellMetodo di alimentazione a batteria:
Carton loading typeTest delle celle della batteria e elementi di classificazione:
OCV/IRDettagli del prodotto
Selezionatrice per celle batteria 18650/21700/26650/26700/32650/32700
Selezionatrice automatica di batterie con adesivo per anello isolante della batteria
Panoramica del prodotto:
Si tratta di una potente selezionatrice automatica di batterie per test OCV/IR e classificazione di batterie a celle cilindriche, che presenta un elevato grado di automazione e una bassa intensità di lavoro per gli operatori.
Questa selezionatrice automatica di batterie è costituita principalmente da un modulo di caricamento automatico di scatole di cartone, un manipolatore di presa di celle di batteria, un modulo di macchina automatica per adesivi in carta isolante, un modulo di lettura del codice della batteria, un modulo di stazione di test OCV/ACIR della batteria, un modulo di smistamento e trasferimento della batteria. e un modulo contenitore per il caricamento automatico della batteria.
La selezionatrice automatica delle batterie dispone di 10 canali di smistamento e l' intervallo di valori OCV/IR di ciascun canale può essere impostato sul software per PC industriale. È dotato di un sistema di test e smistamento OCV/IR ad alta precisione, che invierà accuratamente le celle della batteria ai canali impostati in base al valore OCV/IR misurato .
Ambito di applicazione:
La selezionatrice di batterie completamente automatica con adesivo automatico per anelli isolanti è adatta per incollare automaticamente anelli di carta isolante, testare automaticamente OCV/IR della batteria, smistare automaticamente e caricare automaticamente celle cilindriche nei contenitori riceventi.
Schema di layout della selezionatrice automatica di batterie con applicatore di isolamento della batteria:

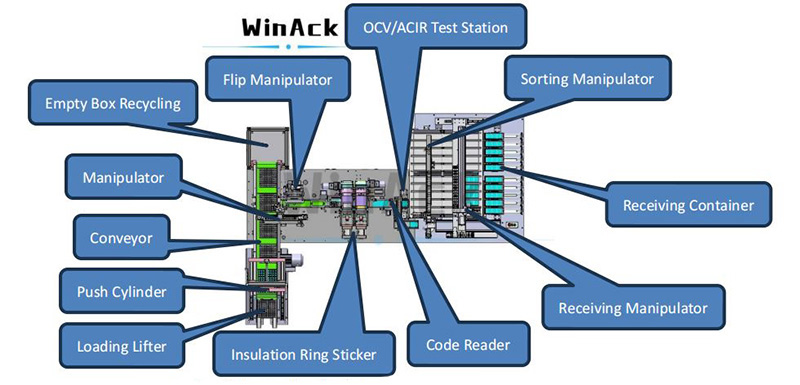

Figura 1. Diagramma del layout meccanico della selezionatrice automatica di batterie per celle 18650/21700
* Immagine di riferimento (immagine solo come riferimento, per favore prevalga in natura)
Caratteristiche:
1) Compatibile con batterie 18650 e 21700
La selezionatrice automatica di batterie è compatibile con celle 18650 e 21700 e ha la capacità di elaborare questi due tipi di batterie cilindriche. Questa capacità può rendere la selezionatrice automatica delle batterie più flessibile e rendere l'investimento in attrezzature più conveniente.
2) Caricamento automatico dei cartoni batteria
La selezionatrice automatica delle batterie carica automaticamente le scatole di cartone delle batterie; questa funzionalità altamente automatizzata può ridurre significativamente l'intensità del lavoro manuale e migliorare l'ambiente di lavoro. Rispetto alla modalità di caricamento tramoggia, ciò facilita il lavoro dell'operatore.
3) Incollaggio automatico degli anelli isolanti della batteria
La selezionatrice automatica di batterie integra una macchina automatica per incollare anelli di carta isolante, che può ridurre una macchina, ridurre la manodopera e migliorare l'efficienza di produzione e assemblaggio.
L'adesivo automatico dell'anello isolante della batteria è dotato di due set di matrici per punzonatura dell'anello isolante della batteria, che possono passare da 18650 celle a 21700 celle senza cambiare le matrici.
4) Associare i dati del test OCV/IR al codice della batteria
The automatic battery sorter machine is equipped with a battery code reader that can read the cell serial number of the battery and link the battery OCV/IR test data to the cell serial number. Battery OCV/IR test data can be saved, used for statistical analysis, and traceable. Uploading test data to MES is also optional if required.
5) Automatic sorting and transfer based on tested OCV/IR results
All OK receiving channels are preset with the required OCV/IR range. The 9 OK receiving channels are 9 OK OCV/IR ranges, which are sorted into 9 grades. Battery cells that do not meet the requirements will be put into the NG channel.
6) Automatically load sorted cells into receiving containers
The automatic battery sorter machine automatically grabs the sorted battery cells from the receiving channels and loads them into the receiving containers, and the receiving containers can be replaced manually, further reducing the workload of the operator.
Technical Specifications of Automatic Battery Sorter Machine with Isolation Applicator
Product name |
Automatic Battery Sorter Machine with Automatic Battery Insulation Ring Sticker |
Product model |
WA-AS-C10SRI-C |
Sorting items |
OCV/ACIR |
Sorting channels |
10 Channels (9 OK Channels + 1NG Channel) |
Production efficiency |
≤ 3900 Cells/Hour |
AC input power (Customizable) |
Single-phase 220VAC±10% / 50Hz Power consumption: ≤2000W |
Input compressed air |
0.5~0.8MPa |
Applicable battery cell type |
18650 and 21700 cells (Customizable) |
Battery cell loading method |
Cardboard box input the machine |
Control module |
Industrial PC & Motion control card |
Damage rate |
≤0.01% |
Number of operators |
Two operators |
Failure rate |
≤0.1% |
Ambient temperature |
-10~50℃ |
Ambient humidity |
≤85％ (No condensation) |
Operating place |
No pollution and strong electromagnetic interference. |
Size |
W3200*D2420*H1860mm |
Weight |
About 600 kg |
Battery OCV/IR Testing and Sorting Machine |
|
Battery OCV/IR tester |
HOPE TECH HK3561 or HIOKI BT3561A (Optional) |
Measurement of internal resistance (ACIR) |
Range: 0~60 mΩ Accuracy: ±0.5% rdg ±5 dgt Test resolution: 0.1 mΩ |
Measurement of voltage (OCV) |
Range: 0~10V Accuracy: ±0.01% rdg ±3 dgt Test resolution: 0.1 mV |
Battery cell unloading method |
Receiving container output from machine |
Number of receiving containers |
10 PCS (Optional) |
Container capacity |
100 Cells (Customizable) |
Automatic Battery Insulation Paper Sticker |
|
Insulation paper material |
Highland barley paper (Customizable) |
Specifications of input insulation paper |
Outer diameter of rolled material: ≤350mm (Customizable) Inner diameter of rolled material: 72~75mm (Customizable) Width of rolled material: 108mm (Customizable) |
Specifications of 18650 cell insulation ring |
Outer ring diameter: 18mm (Customizable) Inner ring diameter: 12mm (Customizable) |
Specifications of 21700 cell insulation ring |
Outer ring diameter: 21mm (Customizable) Inner ring diameter: 14mm (Customizable) |
Figura 2. Selezionatrice automatica di batterie con applicatore di isolamento automatico della batteria
* Immagine di riferimento (immagine solo come riferimento, per favore prevalga in natura)
La selezionatrice per batterie è un sistema di test e classificazione delle celle cilindriche agli ioni di litio semiautomatico professionale con elevata precisione di prova, elevata efficienza di smistamento e funzionamento semplice.
La selezionatrice di celle a batteria agli ioni di litio è dotata di un tester OCV/IR a batteria ad alta precisione, adatto per lo smistamento automatico di celle 18650, 21700, 26650 e 32650.
La selezionatrice a batteria agli ioni di litio è dotata di uno scanner di codici a barre delle celle della batteria per abbinare il valore OCV/IR misurato con le celle cilindriche. I dati del test sono tracciabili e preziosi.
Il robot per lo smistamento delle batterie è dotato di una stampante per codici a barre delle celle della batteria per abbinare il valore OCV/IR misurato con le celle. Le celle sono tracciabili, il che favorisce la gestione del marchio.
La macchina per il test e lo smistamento delle celle della batteria è dotata di contenitori di ricezione sostituibili e il manipolatore può inviare automaticamente le celle classificate ai contenitori corrispondenti.
La selezionatrice a celle prismatiche è un sistema professionale di test e classificazione OCV/IR per batterie ed è una delle apparecchiature necessarie per la linea di produzione di pacchi batteria a celle prismatiche.
Lo smistatore automatico di celle prismatiche può testare automaticamente la tensione a circuito aperto e la resistenza interna e ordinare le celle prismatiche in base agli intervalli di canali OCV/IR della batteria impostati.
Lo smistatore di celle a sacca è in grado di leggere automaticamente il codice della batteria, testare la tensione e la resistenza interna, quindi ordinare le celle a sacca nei canali corrispondenti in base all'OCV/IR misurato.
