Durante il test della batteria, il campionatore della temperatura della batteria funge da canali ausiliari AUX per fornire input di temperatura ausiliari al ciclatore batteria per monitorare la temperatura della batteria in tempo reale.
Marca:
WinAckModello:
WA-BTS-AUX-TBNumero di canali di prova:
8CH/SET:
-100℃~+100℃ Accuracy: ±1℃ or ±0.1℃ or ±0.5℃ Sensor: K-type thermocouple or NTC or PT100 thermal resistorDettagli del prodotto
Campionatore di temperatura della batteria
Canali ausiliari AUX per ciclatore di batterie
Panoramica del prodotto:
Il campionatore della temperatura della batteria è un dispositivo ausiliario di acquisizione della temperatura per i termociclatori della serie DB e dei termociclatori della serie RB. Inoltre, utilizzare lo stesso software operativo del ciclatore.
Dopo il collegamento al ciclatore e al PC tramite uno switch Ethernet, il campionatore della temperatura della batteria può monitorare la temperatura della batteria in tempo reale, che verrà registrata insieme ai dati del test e potrà essere utilizzata come condizione variabile del test.
Ambito di applicazione:
Durante il test della batteria, il campionatore della temperatura della batteria funge da canali ausiliari AUX per fornire ingressi di temperatura ausiliari per i termociclatori della serie DB e i termociclatori della serie RB. È un sistema di monitoraggio della temperatura della batteria in tempo reale che non solo può valutare le prestazioni della batteria in modo più dettagliato, ma anche fornire protezione della temperatura per i test della batteria.
Specifiche tecniche dei canali ausiliari AUX
|
Nome prodotto |
Campionatore di temperatura della batteria |
|
|
Modello prodotto |
Modello 1 |
WA-BTS-AUX-TB-K |
|
Modello 2 |
WA-BTS-AUX-TB-NTC |
|
|
Modello 3 |
WA-BTS-AUX-TB-PT100 |
|
|
Tensione di ingresso CA (personalizzabile) |
Monofase 220VAC±10% / 50Hz |
|
|
Potenza |
300W |
|
|
No. di canali |
8 canali/cabinet |
|
|
Sensore di temperatura |
Modello 1: termocoppia di tipo K |
|
|
Modello 2: NTC |
||
|
Modello 3: resistenza termica PT100 |
||
|
Intervallo di temperatura |
Termocoppia tipo K: -100â~+800â |
|
|
NTC: -100â~+327â |
||
|
Resistenza termica PT100: -100â~+800â |
||
Precisione della temperatura |
Termocoppia tipo K: ±1â |
|
|
NTC: ±0,1â |
||
|
Resistenza termica PT100: ±0,5â |
||
|
Risoluzione della temperatura |
Termocoppia tipo K: 0,01â |
|
|
NTC: 0,01â |
||
|
Resistenza termica PT100: 0,01â |
||
|
Frequenza di registrazione dei dati |
1s |
|
|
Interfaccia di comunicazione |
Ethernet |
|
|
Sistema operativo del PC |
Micorsoft Windows |
|
|
Uscita dati di prova |
Excel e PDF |
|
|
Metodo di raffreddamento |
Raffreddamento ad aria forzata |
|
|
Rumore della macchina |
≤50dB |
|
|
Temperatura operativa |
0âï½40â |
|
|
Temperatura di conservazione |
-10âï½50â |
|
|
Umidità relativa dell'ambiente di lavoro |
≤70% UR (senza condensa) |
|
|
Umidità relativa dell'ambiente di conservazione |
≤80% UR (senza condensa) |
|

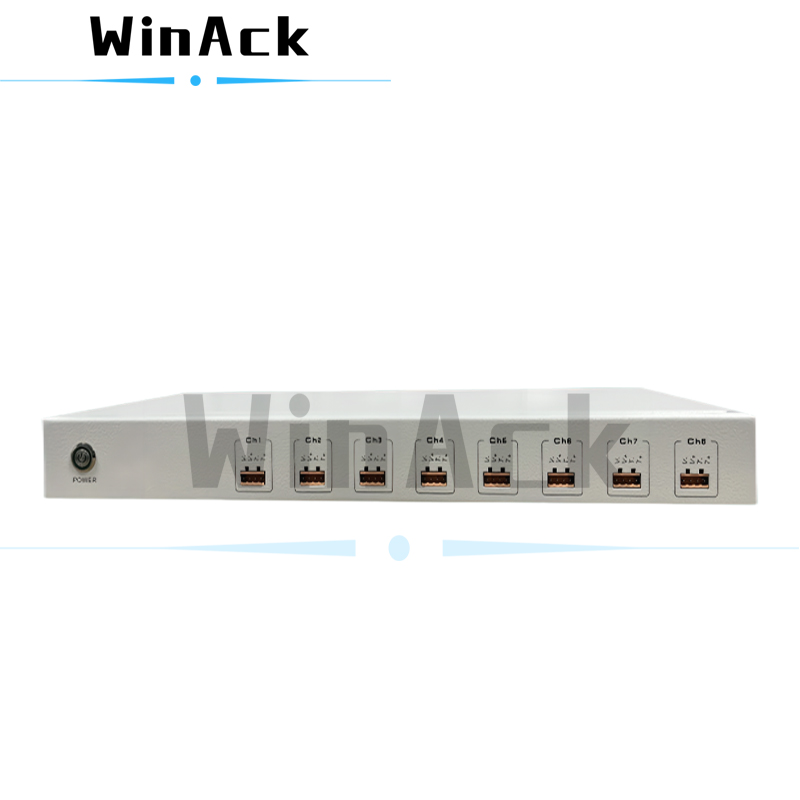

Figura 1. Canali ausiliari AUX per ciclatore a batteria
* Immagine di riferimento (immagine solo come riferimento, per favore prevalga in natura)
