Sistema di test del pacco batteria rigenerativo | Attrezzatura per test di scarica della carica della batteria

Sistema di test del pacco batteria rigenerativo

Attrezzatura per test di scarica della carica della batteria

---

Descrizione del prodotto:

L' apparecchiatura per test di scarica e carica della batteria è un sistema di test di batteria rigenerativa professionale e affidabile , caricando e scaricando pacchi batteria come batterie EV, batterie HEV, batterie ESS e batterie di sistemi di telecomunicazione e raccogliendo dati di test in tempo reale, la carica della batteria Le apparecchiature per test di scarica ottengono dati di test sulle prestazioni elettriche della batteria, che forniscono una base accurata e affidabile per il controllo della qualità della batteria, la ricerca e sviluppo e la simulazione dell'applicazione.

Il sistema di test del pacco batterie rigenerativo è dotato di un convertitore CA/CC bidirezionale, in grado di rigenerare l'energia di scarica della batteria nella rete elettrica CA, risparmiando energia e costi di test.

---

Ambito di applicazione:

L'apparecchiatura per test di scarica e carica della batteria può essere utilizzata per testare le prestazioni elettriche di vari tipi di batterie come batterie al litio, batterie Ni-Cd, batterie NiMH, batterie al piombo e batterie a flusso, ecc.

Inoltre, il sistema di test del pacco batterie rigenerativo può essere utilizzato anche per eseguire test di invecchiamento su vari carichi elettronici, come i test di invecchiamento del caricabatterie.

---

Elementi principali del test:

1) Test della capacità del pacco batteria.

2) Test delle prestazioni di carica/scarica del pacco batteria.

3) Test di efficienza di carica/scarica del pacco batterie.

4) Test di mantenimento della carica e capacità di recupero del pacco batteria.

5) Test di durata del ciclo di batteria.

6) Test delle caratteristiche di temperatura del pacco batteria.

7) Test della resistenza interna CC del pacco batteria.

8) Test di carica/scarica ad impulsi del pacco batteria.

9) Test di simulazione delle condizioni di funzionamento del pacco batteria.

10) Test di accessibilità del tasso di sovraccarico e scarica eccessiva del pacco batteria.

---

Topologia del sistema :

Figura 1. Topologia del sistema di test del pacco batteria rigenerativa

---

Caratteristiche:

1. Progettazione rigenerativa, utilizzando una topologia comune del bus CC, è possibile ottenere la conversione dell'energia tra i canali CC. Inoltre, l'energia di scarica della batteria viene preferibilmente rigenerata tra i canali CC.

2. Design rigenerativo, se i canali DC non possono essere bilanciati, l'energia extra di scarica della batteria verrà rigenerata nella rete elettrica AC, risparmiando energia e costi di test.

3. Lo schema di controllo della potenza di DSP e IGBT è adottato per ottenere un controllo ad alta velocità e alta precisione dell'energia elettrica.

4. L'algoritmo di controllo del margine e della potenza tempestiva garantisce il funzionamento stabile e affidabile del sistema di test del pacco batteria rigenerativo.

5. L'intervallo di tensione di uscita, l'intervallo di corrente e l'intervallo di potenza possono essere impostati liberamente ed è compatibile con pacchi batteria di varie specifiche e modelli.

6. L'ingresso CA adotta la tecnologia adattiva e non necessita di distinguere la sequenza di fase della rete elettrica CA.

7. Tecnologia avanzata di controllo del bloccaggio di fase del software, THD ≤ 5%.

8. Scansiona il codice QR per associare automaticamente il file del processo di test ed esegui la scansione del codice QR per avviare automaticamente il test, evitando errori manuali e migliorando l'efficienza del test.

9. Supporta il giudizio automatico delle batterie non qualificate per migliorare l'efficienza dei test.

---

Specifiche tecniche del sistema di test del pacco batterie rigenerative

---

Funzioni software del sistema di test del pacco batteria rigenerativo



---

Norme di riferimento:

1) GB/T 18386.1-2021 Metodi di prova per il consumo di energia e l'autonomia dei veicoli elettrici - Parte 1: Veicoli leggeri

2) GB/T 18386.2-2022 Metodi di prova per il consumo energetico e l'autonomia dei veicoli elettrici - Parte 2: Veicoli commerciali pesanti

3) GB/T 31484-2015 Requisiti di durata del ciclo e metodi di prova per la batteria di trazione del veicolo elettrico

4) GB/T 31486-2015 Requisiti di prestazione elettrica e metodi di prova per la batteria di trazione del veicolo elettrico

5) GB 38031-2020 Requisiti di sicurezza per le batterie di trazione dei veicoli elettrici

6) Metodo di prova delle prestazioni di potenza dei veicoli elettrici GB/T 18385-2005

7) GB/T 31467.1-2015 Pacco batterie di trazione agli ioni di litio e sistema per veicoli elettrici - Parte 1: Specifiche di test per applicazioni ad alta potenza

8) GB/T 31467.2-2015 Pacco batterie di trazione agli ioni di litio e sistema per veicoli elettrici - Parte 2: Specifiche di test per applicazioni ad alta energia

---

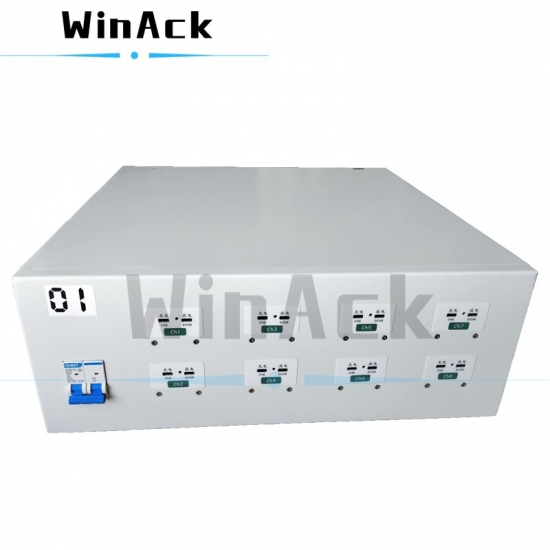

Figura 2. Sistema di test del pacco batteria rigenerativo

* Immagine di riferimento (immagine solo come riferimento, per favore prevalga in natura)
