Nelsaldatura a punti della batteriaDurante il processo, a volte si verificano guasti nella saldatura a punti. Se non si riesce a risolvere il problema, si verificheranno gravi problemi di qualità nei pacchi batteria finiti. Qual è quindi la causa principale dei guasti nella saldatura a punti?

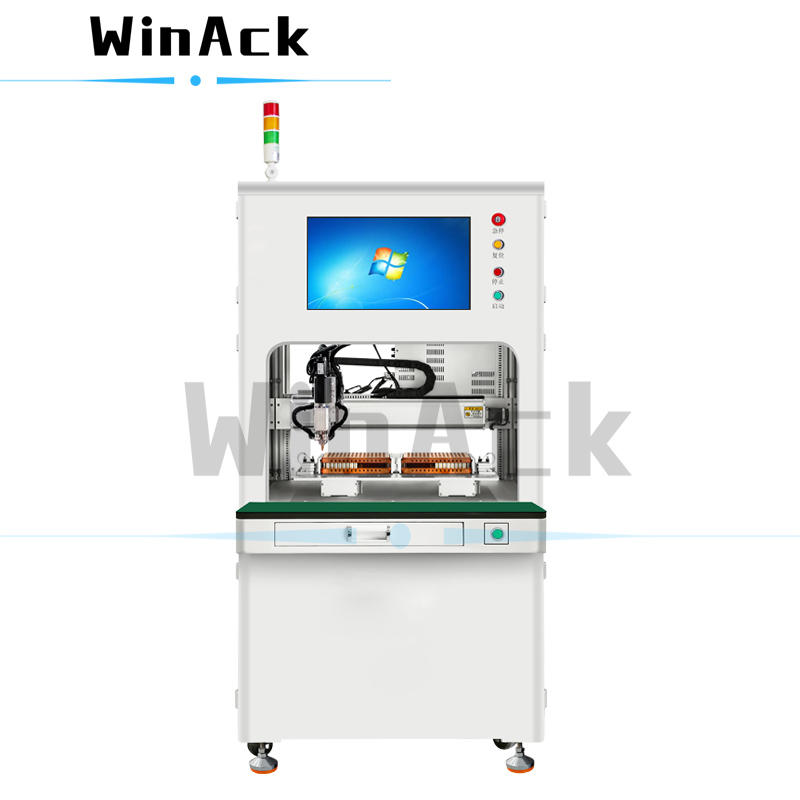

Figura 1. Saldatrice a punti automatica per batterie agli ioni di litio
Ci sono sei fattori principali che influenzano la qualità della saldatura a punti della batteria, tra cui la corrente di saldatura, il tempo di saldatura,elettrodo per saldatura a puntie portaelettrodo, pressione dell'elettrodo per saldatura a punti, barra collettrice cella-cella e resistenza della saldatura a punti.
Tra questi, la corrente di saldatura, il tempo di saldatura e la pressione dell'elettrodo di saldatura a punti possono essere controllati regolando ilmacchina per saldatura a punti per batterie, ma questi parametri devono essere ottimizzati e adattati in base alle condizioni reali.
Inoltre, le variabili più importanti sono causate dagli elettrodi per saldatura a punti e dalle barre collettrici cella-cella. Il materiale, lo spessore, la struttura, la forma, la planarità, la pulizia, ecc. della barra collettrice cella-cella influiranno direttamente sulla qualità della saldatura a punti della batteria. In generale, per le linguette per batterie in nichel puro con spessore maggiore o uguale a 0,2 mm, si consigliano solitamente la scanalatura e la bordatura.
Le variazioni della superficie di contatto tra gli elettrodi della saldatrice a punti per batterie e la barra collettrice cella-cella, così come le variazioni di pressione tra i due, causeranno variazioni nella resistenza di saldatura. Le variazioni del calore Joule nel processo di saldatura a punti per batterie influenzeranno ovviamente la qualità della saldatura. Pertanto, è importante controllare la forma, la frequenza di rettifica e il tempo di sostituzione degli elettrodi della saldatrice a punti per batterie per assicurarsi che questi siano sotto controllo.
Nella tabella 1 sono illustrate le principali cause di guasti nella saldatura a punti nel processo di saldatura a punti delle batterie.
Tabella 1 Causa principale del fallimento della saldatura a punti
|
NO. |
Guasto della saldatura a punti |
Cause principali |
|
1 |
Bruciatura del punto di saldatura |
Possibile causa 1: La corrente di saldatura è troppo grande. |
|
Possibile causa 2: scarso contatto degli elettrodi per saldatura a punti. |
||
|
Possibile causa 3: la pressione dell'elettrodo per saldatura a punti è troppo bassa. |
||
|
Possibile causa 4: Contaminanti sugli elettrodi di saldatura a punti o sulle linguette della batteria. |
||
|
Possibile causa 5: le linguette della batteria sono difettose. |
||
|
Possibile causa 6: Lo spessore e il materiale delle linguette della batteria variano notevolmente. |
||
|
2 |
Troppi schizzi durante la saldatura a punti |
Possibile causa 1: La corrente di saldatura è troppo grande. |
|
Possibile causa 2: L'elettrodo di saldatura a punti è saldato al bordo delle linguette della batteria. |
||
|
Possibile causa 3: Contaminanti sugli elettrodi di saldatura a punti o sulle linguette della batteria. |
||
|
Possibile causa 4: La pressione dell'elettrodo per saldatura a punti è troppo bassa. |
||
|
Possibile causa 5: Lo spessore e il materiale delle linguette della batteria variano notevolmente. |
||
|
3 |
L'indentazione del punto di saldatura è troppo grande |
Possibile causa 1: la pressione dell'elettrodo per saldatura a punti è troppo alta. |
|
Possibile causa 2: la punta dell'ago dell'elettrodo per saldatura a punti è troppo sottile o deformata. |
||
|
Possibile causa 3: la superficie delle linguette della batteria non è uniforme. |
||
|
4 |
Il punto di saldatura è troppo piccolo o la resistenza è scarsa |
Possibile causa 1: la corrente di saldatura è troppo bassa. |
|
Possibile causa 2: la corrente di saldatura è stata deviata durante la saldatura a punti. |
||
|
Possibile causa 3: il tempo di saldatura a punti è troppo breve. |
||
|
Possibile causa 4: Contatto difettoso del circuito di saldatura a punti. |
||
|
Possibile causa 5: La pressione degli elettrodi per saldatura a punti è troppo alta. |
||
|
Possibile causa 6: Contaminanti sugli elettrodi di saldatura a punti o sulle linguette della batteria. |
||
|
Possibile causa 7: Lo spessore e il materiale delle linguette della batteria variano notevolmente. |
||
|
5 |
Ci sono segni di bruciatura o graffi sui punti di saldatura |
Possibile causa 1: la pressione dell'elettrodo per saldatura a punti è troppo alta. |
|
Possibile causa 2: le linguette della batteria sono difettose. |
||
|
Possibile causa 3: la pressione dell'elettrodo per saldatura a punti è troppo bassa. |
||
|
Possibile causa 4: Contaminanti sugli elettrodi per saldatura a punti. |
||
|
Possibile causa 5: Gli aghi degli elettrodi per saldatura a punti sono levigati in modo approssimativo. |
||
|
Possibile causa 6: Gli elettrodi per la saldatura a punti non sono raffreddati bene, con conseguente inceppamento dell'ago. |
WinAck Group è in grado di fornire soluzioni complete per la saldatura a punti delle batterie. Venite a trovarci e contattateci per una soluzione che possa aiutarvi a raggiungere il successo. Per batterie migliori, Win & Ack!
