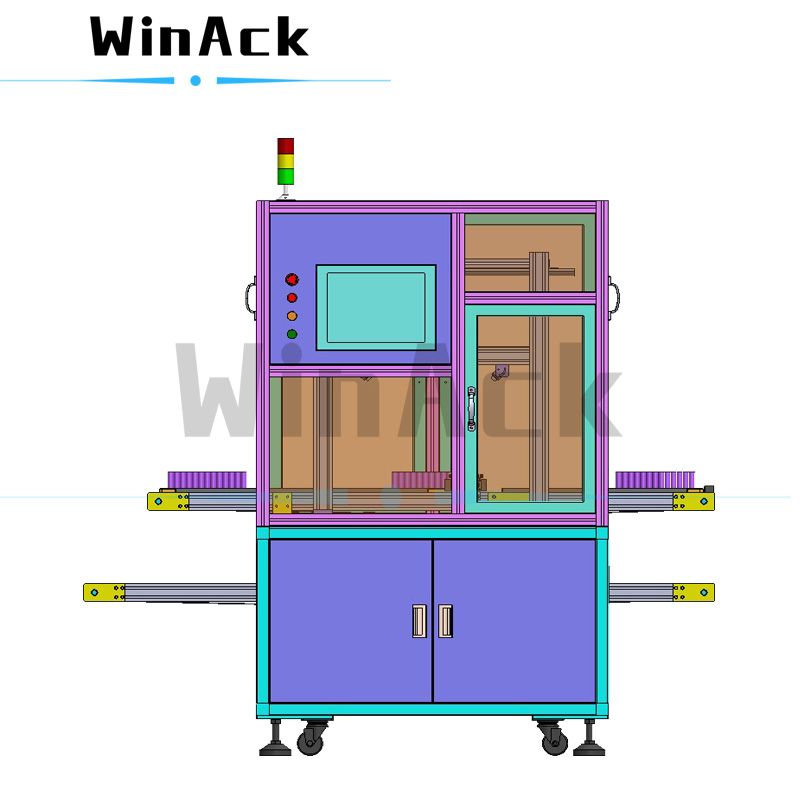

Il tester di ispezione della polarità delle celle della batteria cilindrica è una macchina opzionale per i produttori di pacchi batteria, che è un sostituto perfetto per controllare manualmente se le celle della batteria sono invertite.
Modello:
WA-AOI-SA5036Tipo di batteria:
Cylindrical cellArticoli di ispezione:
Battery positive and negative polarity inspectionOrigine:
Made in ChinaTempi di consegna:
7~15 days (Negotiable)Garanzia:
One year warranty with lifetime supportDettagli del prodotto
Panoramica del Prodotto:
Il tester di ispezione della polarità delle celle della batteria cilindrica è una delle apparecchiature di test in linea opzionali per i produttori di batterie. Prima di installare la sbarra, viene utilizzata per verificare se l'installazione delle celle della batteria è coerente con il progetto e per evitare la situazione di installazione inversa delle celle.
Ambito di applicazione:
Il tester per l'ispezione della polarità delle celle della batteria cilindrica è adatto per l'ispezione della polarità positiva e negativa del modulo della cella della batteria cilindrica prima di assemblare la sbarra collettrice.
Caratteristiche:
1) Il tester di ispezione della polarità delle celle della batteria cilindrica può sostituire perfettamente l'ispezione manuale, con un tasso di falsi positivi dello 0%.
2) La programmazione è semplice e lo standard di giudizio può essere preimpostato in base alla serie e al design parallelo del modulo batteria.
3) Il tester di ispezione della polarità delle celle della batteria cilindrica controlla e giudica se è OK secondo lo standard preimpostato ed è facile da usare.
4) Se la cella della batteria è installata nella direzione sbagliata, sarà giudicata automaticamente come NG e la direzione dovrà essere regolata manualmente.
Specifiche tecniche
Nome del prodotto | Macchina di ispezione ottica automatizzata a batteria |
Modello di prodotto | WA-AOI-SA5036 |
Articoli di ispezione | Ispezione della polarità positiva e negativa della batteria |
Campo massimo di ispezione | 500mm*360mm (personalizzabile) |
Distanza dell'oggetto dell'obiettivo CCD | 610~710mm |
Tempo di ispezione | Circa 3~4S |
Temperatura ambiente | -10~+35℃ |
Umidità dell'aria | ＜ 90% UR |
Alimentazione elettrica | Monofase AC220V± 10% / 50Hz (personalizzabile) |
Consumo di energia:≤ 500W | |
Dimensioni (L*P*A) | Circa 1970*1000*2030mm |
Peso | Circa 350 kg |
