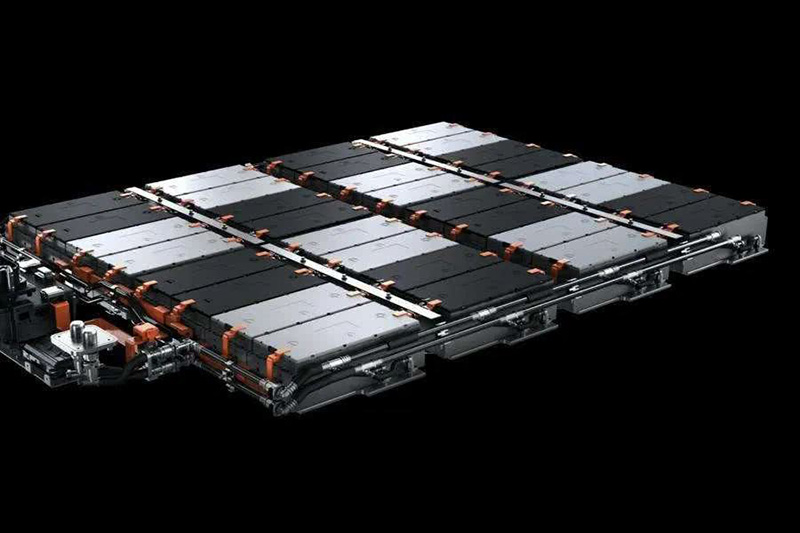

Il pacco batteria a celle prismatiche è composto principalmente da celle prismatiche, piastra terminale, piastra distanziatrice, piastra laterale, piastra di copertura, sbarra collettrice in alluminio e BMS, ecc.

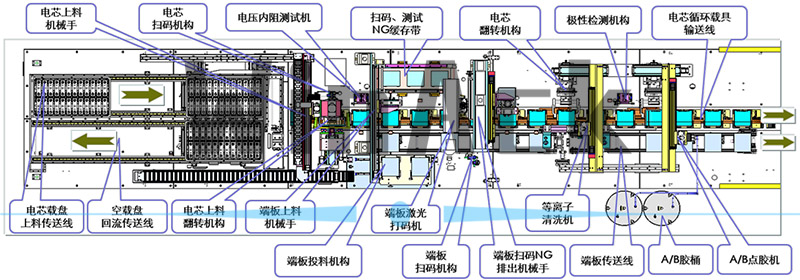

In questa soluzione di produzione di pacchi batteria, le celle della batteria sono celle prismatiche. Il flusso di processo principale della linea di assemblaggio del pacco batteria ev/linea di produzione del sistema di accumulo dell'energia della batteria è il seguente:

1) Scansione di codici a barre e smistamento OCV/IR di celle prismatiche

La linea di assemblaggio del pacco batteria a celle prismatiche realizza l'alimentazione automatica delle celle tramite robot, quindi esegue la scansione del codice a barre delle celle, il test e lo smistamento OCV/IR delle celle della batteria ed entra nei canali del buffer.

2) Raggruppamento automatico di celle prismatiche

Dopo lo smistamento, il robot raggruppa automaticamente le celle prismatiche per garantire la consistenza delle celle.

3) Premontaggio moduli celle prismatiche

Mentre il sistema di ispezione ottica automatica della batteria verifica la polarità della cella prismatica, il robot carica automaticamente la piastra terminale del modulo batteria. Quindi, incollare e impilare le celle prismatiche e installare piastre distanziatrici e piastre laterali.

4) Installazione e saldatura di sbarre in alluminio e BMS

Dopo che il modulo batteria è stato preassemblato, la sbarra collettrice in alluminio e il BMS vengono installati e saldati al laser.

5) Ispezione ottica automatica CCD e ispezione manuale

Controllo tramite ispezione ottica automatica CCD e ispezione manuale per escludere prodotti NG.

6) Test DCIR del modulo batteria

La linea di assemblaggio del pacco batteria esegue automaticamente il test DCIR del modulo batteria, salva i dati del test e i prodotti qualificati vengono fatti circolare al processo successivo.

7) Installazione automatica del coperchio superiore del modulo batteria

Il robot installa automaticamente il coperchio superiore del modulo batteria ed entra nell'area della cache.

8) Inserire il modulo batteria nell'alloggiamento del pacco batteria

La linea di produzione del pacco batteria inserisce automaticamente il modulo batteria nell'alloggiamento del pacco batteria e completa il bloccaggio delle viti di fissaggio del modulo.

9) Collegare manualmente i moduli batteria e altri collegamenti nel pacco batteria

Dopo aver riparato i moduli batteria, collegare manualmente i moduli e installare cavi ad alta tensione, cavi a bassa tensione, connettori e BMS, ecc.

10) Test EOL del pacco batteria

Dopo aver completato l'installazione dei vari collegamenti nel pacco batteria, eseguire il test EOL del pacco batteria per verificare se gli indicatori di prestazione del pacco batteria soddisfano i requisiti delle specifiche.

11) Installare il coperchio superiore dell'alloggiamento della batteria

Se il test EOL è qualificato, è possibile installare il coperchio superiore ed eseguire il test delle prestazioni di tenuta. Quindi, stampa e incolla di etichette per prodotti qualificati.

Vantaggi della linea di assemblaggio del pacco batteria ev / linea di produzione del sistema di accumulo dell'energia della batteria:

1) Flessibilità

La linea di assemblaggio del pacco batteria ev / la linea di produzione del sistema di accumulo dell'energia della batteria adotta un layout modulare, ogni processo può essere combinato liberamente e l'operazione è flessibile.

2) Forte compatibilità

La linea di assemblaggio del pacco batteria ev / la linea di produzione del sistema di accumulo dell'energia della batteria può essere compatibile con molti tipi di celle prismatiche e una linea di produzione può produrre più specifiche e modelli di pacchi batteria.

3) Cambio rapido del modello

La linea di assemblaggio del pacco batteria ev / la linea di produzione del sistema di accumulo dell'energia della batteria è dotata di un software intelligente, che può impostare e salvare i parametri in base al modello del prodotto, in modo da realizzare il passaggio rapido dei modelli.

4) Produzione intelligente

La linea di assemblaggio del pacco batteria ev / la linea di produzione del sistema di accumulo dell'energia della batteria è dotata di sistema MES ed ESOP per realizzare il monitoraggio dell'intera linea di produzione e acquisire la qualità della produzione e i dati di produzione in tempo reale.

WinAck Group è in grado di fornire soluzioni di produzione per moduli e pacchi batteria a celle cilindriche, moduli e pacchi batteria a celle a sacchetto e moduli e pacchi batteria a celle prismatiche, che si basano sui requisiti tecnici del cliente. Passa da noi, contattaci per una soluzione che può aiutarti ad avere successo. Per batterie migliori, Win & Ack!
