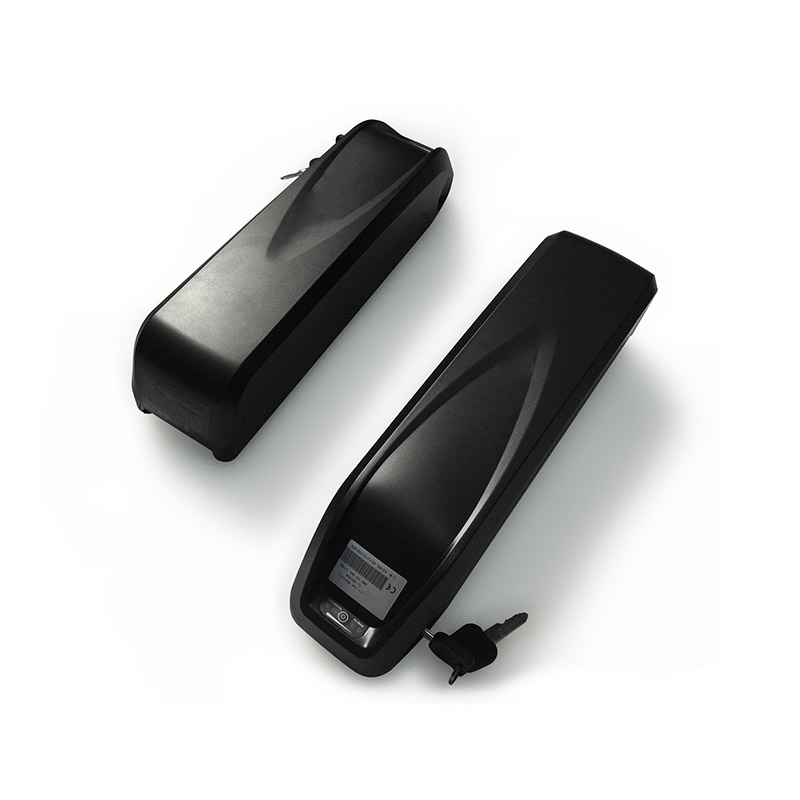

I pacchi batteria per e-bike sono composti principalmente da celle della batteria, distanziali per batterie, strisce di nichel, una scheda PCBA, carte isolanti per batterie e un involucro esterno.

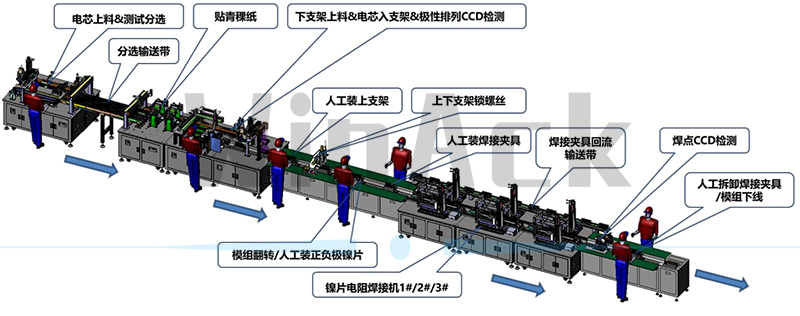

In questa soluzione, le celle della batteria sono celle cilindriche. Il flusso di processo principale della catena di montaggio del pacco batteria e-bike è il seguente:

1) Scansione di codici a barre e smistamento OCV/IR delle celle della batteria

Metti manualmente il cartone della cella della batteria o la scatola di plastica nell'area di alimentazione, le celle verranno caricate automaticamente, scansiona il codice a barre delle celle, test e smistamento OCV / IR delle celle della batteria e accedi ai canali del buffer.

2) Incolla automaticamente la carta d'orzo dell'altopiano

Dopo l'ordinamento, le celle della batteria entrano nel processo di incollaggio automatico della carta d'orzo dell'altopiano per completare automaticamente l'incollaggio della carta isolante della batteria.

3) Inserire le celle della batteria nel distanziale della batteria inferiore

Il distanziatore della batteria inferiore entra nella catena di montaggio del pacco batteria dopo la codifica laser e la scansione del codice a barre e le celle della batteria vengono installate automaticamente nel distanziatore della batteria inferiore.

4) Ispezione ottica automatica per controllare la polarità delle celle della batteria

Dopo che le celle della batteria sono state installate nel supporto della batteria inferiore, il sistema di ispezione ottica automatica della batteria controlla la polarità delle celle della batteria e verrà emesso un allarme se una cella della batteria viene installata in modo inverso.

5) Installare manualmente il supporto della batteria superiore & Bloccare automaticamente la vite

Dopo aver controllato dal tester CCD del pacco batteria, installare manualmente il supporto della batteria superiore, il gruppo del pacco batteria e-bike bloccherà automaticamente le viti.

6) Installare manualmente le strisce di nichel e il dispositivo di saldatura

Installare manualmente le strisce di nichel e il dispositivo di saldatura, pronti per entrare nel processo di saldatura.

7) Saldatura a punti di strisce di nichel & Ispezione CCD

Il modulo batteria con le strisce di nichel e il dispositivo di saldatura installati entra nel processo di saldatura a punti e la saldatura a punti delle strisce di nichel viene completata automaticamente e viene eseguita l'ispezione CCD.

8) Rimuovere manualmente il dispositivo di saldatura e installare il modulo batteria nel guscio

Rimuovere manualmente il dispositivo di saldatura e installare il modulo batteria nel guscio, quindi installare gli altri componenti.

Vantaggi della catena di montaggio dei pacchi batteria e-bike:

1) Flessibilità

La linea di assemblaggio dei pacchi batteria e-bike può essere gestita come un'intera linea, oppure può essere commutata su singole macchine per funzionare in modo indipendente.

2) Forte compatibilità

La linea di produzione di pacchi batteria per e-bike può essere compatibile con celle cilindriche 18650, 21700 e 32650 e una linea di produzione può produrre più specifiche e modelli di pacchi batteria per e-bike.

3) Cambio rapido del modello

La catena di montaggio dei pacchi batteria e-bike è dotata di un software intelligente, in grado di impostare e salvare i parametri in base al modello del prodotto, in modo da realizzare il cambio rapido dei modelli.

4) Produzione intelligente

La linea di produzione di assemblaggio di batterie per e-bike è dotata di sistema MES ed ESOP per realizzare il monitoraggio dell'intera linea di produzione e acquisire la qualità della produzione e i dati di produzione in tempo reale.

WinAck Group è in grado di fornire soluzioni di produzione per moduli e pacchi batteria a celle cilindriche, moduli e pacchi batteria a celle a sacchetto e moduli e pacchi batteria a celle prismatiche, che si basano sui requisiti tecnici del cliente. Passa da noi, contattaci per una soluzione che può aiutarti ad avere successo. Per batterie migliori, Win & Ack!
