La macchina per impilare e pressare i moduli batteria ha una forza di pressione e una corsa di pressatura regolabili ed è una delle apparecchiature essenziali nella linea di produzione di pacchi batterie al litio a celle prismatiche.
Modello:
WA-MF-SL1100:
200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing forceDettagli del prodotto
Macchina per il fissaggio del modulo batteria
Macchina impilatrice e pressatrice per moduli batteria
Panoramica del prodotto:
La macchina per l'impilamento e la pressatura dei moduli batteria a celle prismatiche, chiamata anche macchina per il fissaggio dei moduli batteria, è una delle apparecchiature di produzione essenziali per la linea di produzione di pacchi batterie a celle prismatiche.
Per prima cosa, impilare manualmente le piastre terminali, gli scudi termici e le celle prismatiche sulla stazione di impilamento dei moduli della batteria al litio, quindi premere il pulsante di avvio. In secondo luogo, il PLC controllerà il sensore di forza per inviare un segnale al cilindro elettrico per serrare il modulo batteria. Quando la forza di pressatura o la corsa di pressatura raggiungono il valore impostato, il cilindro elettrico si ferma e la cinghia in acciaio o in PE può essere aggiunta manualmente al modulo batteria. Infine, premiamo il pulsante di ripristino del cilindro elettrico, il cilindro elettrico si rilascia e rimuoviamo manualmente il modulo batteria a celle prismatiche serrato.
Ambito di applicazione:
La pressa per impilamento di batterie è adatta per il processo di impilamento e pressatura di moduli batteria a celle prismatiche e può regolare la forza di pressione e la corsa di pressione in base al design specifico del modulo batteria.
Caratteristiche:
1) Forte compatibilità dei moduli batteria
La pressa e impilatrice di moduli batteria è compatibile con le celle prismatiche tradizionali sul mercato e supporta moduli batteria di diverse dimensioni. La lunghezza del modulo batteria compatibile è 300~1000 mm, la larghezza è 100~300 mm e l'altezza è 100~250 mm.
2) Processo di serraggio sicuro e affidabile
Il modulo di pressatura principale della pressa per batterie prismatiche è dotato di un servomotore, un cilindro elettrico e un sensore di forza, che può ottenere un processo di pressatura del modulo batteria ad alta precisione e stabilità. Inoltre, quando la forza di pressione raggiunge il limite superiore impostato, il cicalino rosso si accende per attivare l'allarme, impedendo efficacemente il danneggiamento del modulo batteria.
3) Corsa di pressatura regolabile
Il modulo di pressatura ausiliario della macchina per impilamento e pressatura del modulo batteria a celle prismatiche è dotato di una maniglia di regolazione della corsa, che può regolare rapidamente la corsa di pressatura in base alle dimensioni del modulo batteria.
Specifiche tecniche della macchina per il fissaggio del modulo batteria
|
Nome del prodotto |
Macchina impilatrice e pressatrice per moduli batteria |
|
Modello prodotto |
WA-MF-SL1100 |
|
Alimentazione in ingresso CA (personalizzabile) |
Monofase 220VAC±10% / 50Hz Consumo energetico: ≤1500 W |
|
Aria compressa in ingresso |
0,5~0,6 MPa |
|
Tipo di modulo batteria |
Modulo batteria a celle prismatiche |
|
Dimensioni del modulo batteria compatibile (Personalizzabile) |
Lunghezza: 300~1000 mm |
|
Larghezza: 100~300 mm |
|
|
Altezza: 100~250 mm |
|
|
Applicazioni specifiche |
Impilazione manuale e pressatura automatica per serrare il modulo batteria. |
|
Modalità di controllo |
Touchscreen e PLC |
|
Intervallo della corsa di pressatura |
200~1100 mm (regolabile) |
|
Intervallo della forza di pressione |
0~1000 kg (regolabile) |
|
Funzione di protezione |
1) Monitoraggio in tempo reale della distanza di pressatura. 2) Quando la forza di pressione raggiunge il limite superiore impostato, il cicalino rosso si accende per avvisare. |
|
Temperatura ambiente |
0~40â |
|
Umidità ambiente |
≤90ï¼ (Senza condensa) |
|
Tipo di messa a terra |
Messa a terra diretta |
|
Luogo operativo |
1) Nessun inquinamento e forti interferenze elettromagnetiche. 2) Il terreno sia pianeggiante e privo di vibrazioni e urti. 3) Tasso di portata dell'area: ≤200 kg/m2. |
|
Rumore |
≤80dB |
|
Dimensione |
L2155*P700*A1588mm |
|
Peso |
Circa 300 kg |
Configurazioni principali dell'impilamento di batterie a celle prismatiche Pressatrice
|
Numero di serie |
Parti di ricambio |
Marchio |
|
1 |
Cilindro elettrico |
SENTO |
|
2 |
Sensore di forza |
SENSORE GIORNO |
|
3 |
Servomotore |
XINJE |
|
4 |
PLC |
XINJE |
|
5 |
Touchscreen |
XINJE |
|
6 |
Modulo isolante |
Su misura |
|
7 |
Armadio |
WinAck |
|
8 |
Parti standard |
YIHEDA |
Note: Se i componenti del marchio sopra indicati sono esauriti, li sostituiremo con componenti della stessa classe senza informare il cliente, quindi non influenzeremo i tempi di consegna. Spero di capire!

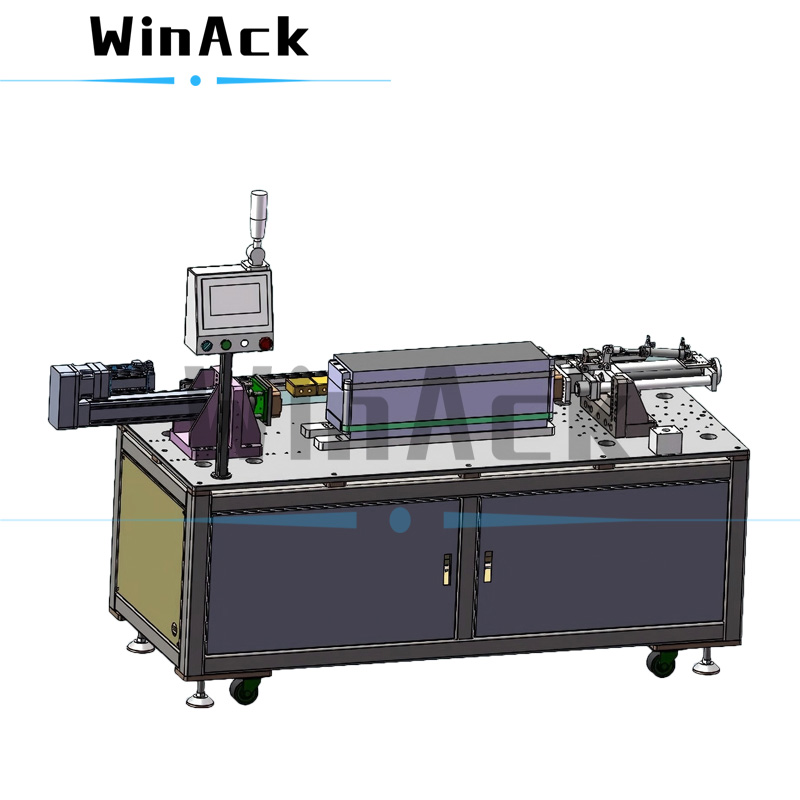

Figura 1. Macchina per impilamento e pressatura di moduli batteria al litio a celle prismatiche
Promemoria gentile: l'immagine è solo come riferimento, per favore prevalga la natura.

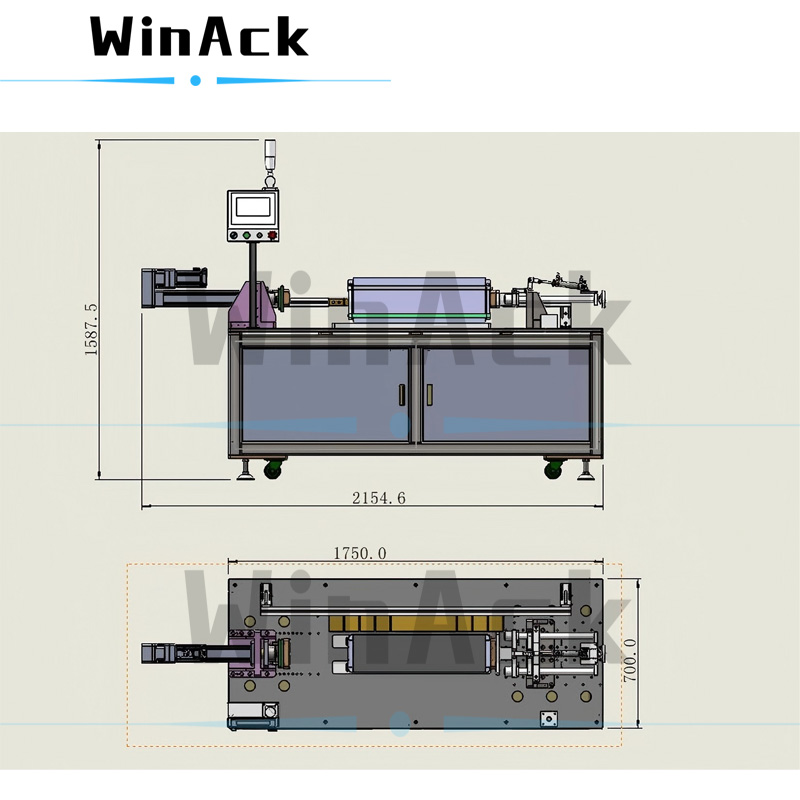

Figura 2. Pressatrice per impilamento di batterie a celle prismatiche
Promemoria gentile: immagine solo come riferimento, per favore prevalga in natura.
