La camera di simulazione ad alta quota simula il trasporto dell'aria in condizioni di bassa pressione e conduce test di simulazione dell'altitudine e test a bassa pressione in standard come UN38.3, IEC 62281 e UL 1642, ecc.
Modello:
WA-ST-125L-JAS:
125L (Customizable) Inner Dimensions: W500*H500*D500mm (Customizable) Pressure Range: 5.0kPa~101.3kPa Test Time: At least six hours.Dettagli del prodotto

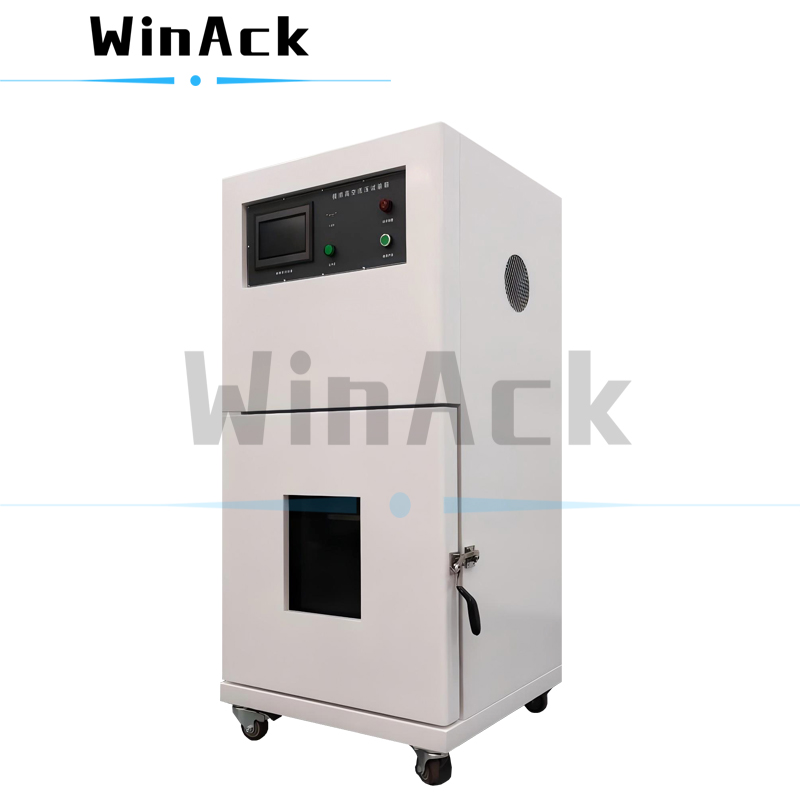

Camera di simulazione ad alta quota
Test di simulazione dell'altitudine e test a bassa pressione
Descrizione funzionale:
La camera di simulazione ad alta quota è dotata di un sistema a vuoto in grado di ridurre la pressione dell'aria nella camera interna a un valore impostato, fino a 5,0 kPa.
In questo modo, la camera di test di altitudine simula il trasporto dell'aria in condizioni di bassa pressione per testare la sicurezza o l'affidabilità dei campioni di test. :
Ambito di applicazione
La camera di simulazione ad alta quota è adatta per testare la sicurezza o l'affidabilità di celle, batterie o altri campioni in uno specifico ambiente simulato ad alta quota e bassa pressione del trasporto dell'aria.
Caratteristiche:
1) La camera di simulazione ad alta quota è dotata di un sistema a vuoto che può simulare e mantenere condizioni a bassa pressione con elevata stabilità e alta precisione per lungo tempo.
2) La camera interna della camera di test di altitudine è realizzata in SUS304 con rinforzo interno, che non si deformerà nemmeno quando viene aspirato e ha una lunga durata.
3) Vengono utilizzate strisce di tenuta in gomma in silicone tra la porta della camera e la camera interna per garantire prestazioni di tenuta e vuoto della camera di test di altitudine.
4) La camera di simulazione ad alta quota è dotata di finestra di osservazione in vetro temperata a spessore 19 mm, sicuro e affidabile, facile da osservare i campioni interni.
5) La camera di test di altitudine è dotata di un controller touchscreen a colori che visualizza i valori effettivi e imposta i valori ed è facile da usare e utilizzare.
6) La temperatura della camera interna può essere controllata dalla temperatura ambiente del laboratorio.
|
In alternativa, la camera di simulazione ad alta quota può anche essere dotata di un sistema di controllo della temperatura opzionale. |
|
|
Specifiche tecniche delle camere ad alta quota |
1. Nome prodotto |
|
1.1 Nome prodotto |
Camera di simulazione ad alta quota |
|
1.2 Modello di prodotto |
WA-ST-125L-JAS |
|
1.3 Tipo di prodotto |
|
|
Camera di prova del vuoto a bassa pressione |
2. Applicazione |
|
2.1 Applicazione |
|
|
La camera di simulazione ad alta quota è adatta per i test di simulazione dell'altitudine e i test di simulazione a bassa pressione per testare l'affidabilità dei campioni in questo ambiente simulato. |
3. Volume e dimensione e peso |
|
3.1 Volume efficace |
125L (personalizzabile) |
|
3.2 Dimensioni interne |
W500*H500*D500mm (personalizzabile) |
|
3.3 Dimensioni complessive |
W800*H1480*D750mm (personalizzabile) |
|
3.4 Peso |
|
|
Circa 250 kg |
4. Performance ℃4.1 Ambiente di utilizzo |
|
Temperatura ambiente: ≤45 |
; |
|
Umidità relativa: ≤80%RH. |
4.2 Range di pressione dell'aria ≤5.0kpa ~ 101.3kpa (deve prevalere la pressione atmosferica standard locale.) 4.3 Accuratezza del controllo ≤ ± 0,5 kPa ( |
|
5kpa) |
≤ ± 1,0kpa (5kpa ~ 40kpa) |
|
≤ ± 2,0kpa (40kpa ~ 80kpa) |
4.4 Velocità di riduzione della pressione |
|
12kpa/min ~ 18kpa/min |
4,5 perdita di pressione del vuoto 0,8 kpa/h 4.6 Conformità standard 1) UN38.3 - 38.3.4.1 Test T.1: Simulazione dell'altitudine 2) IEC 62281 - 6.6.1 Test T -1: altitudine 3) UL 1642 - 18C Test a bassa pressione (simulazione dell'altitudine) |
|
4) GB 31241 - 7.1 Piena pressione |
5) GB 31241 - 8.1 Piena pressione |
|
6) ecc. |
≤4.7 Potenza di input CA 220VAC ± 10%monofase ± 10%, 50Hz ± 0,5Hz, 1,5 kW, max. |
|
7a (personalizzabile) |
|
|
4.8 rumore |
75db (un livello) |
|
Nota: il punto di prova è a 1 m di distanza dalla sorgente di rumore e dal terreno. |
5. Struttura e materiale |
|
5.1 Camera esterna |
Piatto in acciaio laminato freddo con pittura. |
|
5.2 Camera interna |
Piastra SUS304 spessa 4,0 mm con rinforzo interno, che non si deformerà nemmeno quando viene aspirato. |
|
5.3 Struttura interna |
La camera interna è divisa in due strati da due pannelli a rete. |
|
5.4 Materiale di riempimento cavo |
Lana di roccia con un buon effetto di isolamento termico. |
|
5,5 Materiale della tenuta |
Striscia di silicone resistente ad alta temperatura |
|
5.6 ruote |
Installa i casi di mobili con i freni in modo che possa essere spostato quando necessario e può essere fissato in posizione. |
|
5.7 porta da camera |
|
|
Porta singola aperta manuale. |
5.8 Finestra di osservazione |
|
C'è una finestra di osservazione in vetro temperato di 19 mm sulla porta, con specifiche di W250*H300mm. |
6. Controller |
|
6.1 Controller |
Controller touchscreen (E600) 6.2 touchscreen |
|
Touch screen da 7 pollici (inglese/cinese) |
|
|
6.3 Modalità di controllo |
Set-valore. |
|
Si prega di promemoria: parametri come limite superiore del vuoto, limite inferiore del vuoto, tempo di mantenimento a bassa pressione, arresto a bassa pressione e ripristina la pressione normale, interrompere l'allarme, ecc. Possono essere impostati liberamente. |
7. Sistema a vuoto |
|
7.1 pompa a vuoto |
Daertuo VP750 |
|
7.2 Potenza della pompa |
Circa 0,75 kW |
|
7.3 Sensore di pressione del vuoto |
Sensore di pressione del silicio diffuso |
|
7.4 Valvola di controllo del vuoto |
|
|
Rian DN15 |
7.5 Contactor AC vuoto |
Schneider LC1/N0910 8. Funzione di protezione
