La macchina del tester per vibrazioni per vibrazioni a batteria a ioni di litio viene utilizzata per simulare le vibrazioni durante il trasporto o l'uso per eseguire test di vibrazione in standard come UN38.3, IEC62133, UL 1642 e UL 2054, ecc.
Modello:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)Dettagli del prodotto
Sistema di test di vibrazione

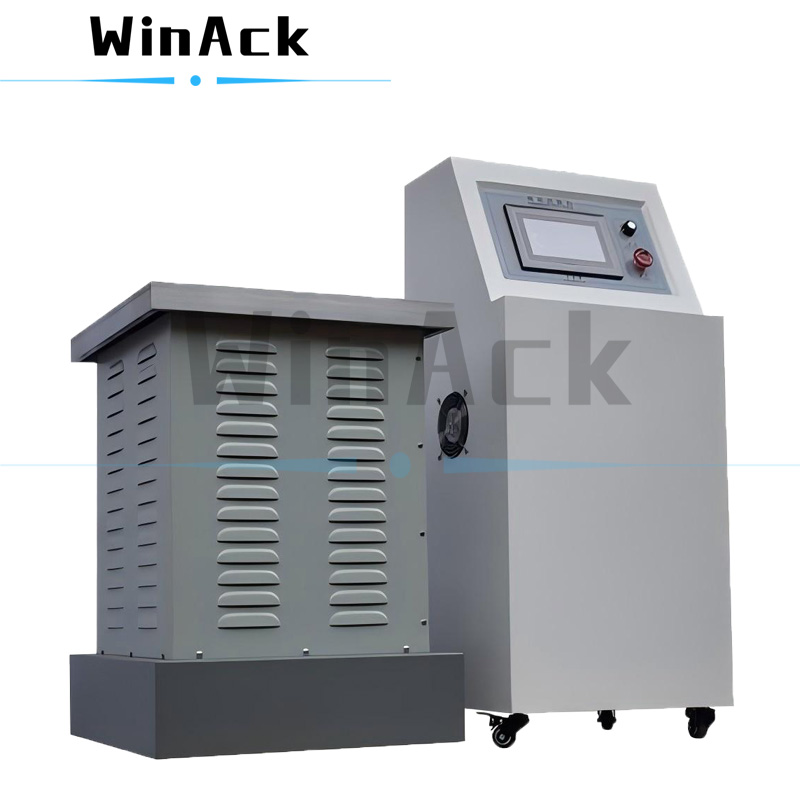

Macchina tester per vibrazioni a batteria a litio
Descrizione funzionale:
La macchina del tester per vibrazioni per vibrazioni a batteria a ioni di litio è uno dei tester della batteria professionali per i test meccanici della batteria.
Esegue test di vibrazione della batteria simulando l'ambiente di vibrazione della batteria durante il trasporto o l'uso per confermare che la sua sicurezza soddisfa i requisiti dei corrispondenti standard di test, fornendo test e verifica affidabili per la progettazione della batteria, la produzione, il trasporto sicuro e l'uso sicuro, ecc. :
Ambito di applicazione
La macchina del tester per vibrazioni per vibrazioni a batteria a ioni di litio viene utilizzata per il test di vibrazione della batteria nei test delle prestazioni di sicurezza della batteria.
Caratteristiche:
1) La macchina del tester per vibrazione della batteria a ioni di litio può regolare l'ampiezza in modo coerente, supporta le vibrazioni di sweep di frequenza logaritmica, le vibrazioni della frequenza di sweep e le modalità di vibrazione della frequenza fissa, gli adattamenti ai requisiti di diversi standard di test e hanno un'alta flessibilità.
2) Il sistema di test di vibrazione può realizzare vibrazioni a tre assi X, Y e Z sulla stessa tabella di test di vibrazione.
È controllato dal programma, con frequenza precisa e nessuna deriva durante il funzionamento a lungo termine.
3) La macchina del tester per vibrazione della batteria a ioni di litio ha un programma di previsione dell'ampiezza delle vibrazioni incorporata, eccitazione sincrona a quattro punti e la tabella vibra uniformemente, stabilmente e in modo affidabile.
4) Il software del sistema di controllo del sistema di test di vibrazione utilizza una connessione di comunicazione in tempo reale con la tabella delle vibrazioni per garantire che i parametri di prova siano accurati.
5) La macchina del tester per vibrazione della batteria a batteria a litio aggiunge un circuito anti-interferenza per risolvere l'interferenza di un forte campo elettromagnetico al circuito di controllo e la tabella è priva di magnetismo e elettricità statica.
|
6) Il sistema di controllo della macchina del tester per vibrazioni per vibrazione della batteria a litio adotta un display LCD a colori touch-screen ad alta sensibilità. |
|
|
L'impostazione dei parametri di prova è intuitiva e semplice e può visualizzare l'attuale programma di esecuzione e la frequenza di vibrazione corrente in tempo reale e disegnare le curve di frequenza. |
Specifiche tecniche del sistema di test di vibrazione |
|
1. Prodotto |
1.1 Nome prodotto |
|
Macchina tester per vibrazioni a batteria a litio |
1.2 Modello di prodotto |
|
WA-ST-50-JVT |
|
|
1.3 Tipo di prodotto |
Macchina per vibrazione elettromagnetica per test di sicurezza della batteria |
|
2. Applicazione |
|
|
2.1 Applicazione |
Il sistema di test di vibrazione viene utilizzato per simulare l'ambiente di vibrazione della batteria durante il trasporto o l'uso normale per verificare le prestazioni di sicurezza della batteria. |
|
3. Dimensioni e peso |
3.1 Dimensioni della tabella delle vibrazioni |
|
W500*D500mm (personalizzabile) |
3.2 Dimensioni della piattaforma di vibrazione |
|
W500*D500*H720mm |
3.3 Dimensioni del gabinetto di controllo |
|
W500*D350*H1080mm |
|
|
3.4 Peso |
Circa 245 kg |
|
4. Potenza di ingresso AC |
|
|
4.1 Potenza di input CA |
Fase monofase 220VAC ± 10%, 50Hz ± 2,5Hz, 1,5 kW (personalizzabile) |
|
5. Performance |
5.1 forma d'onda di vibrazione |
|
Forma d'onda sinusoidale |
|
|
5.2 Frequenza di vibrazione |
Intervallo: 1 ~ 600Hz (personalizzabile) |
|
Risoluzione: 0,1Hz |
5.3 Accelerazione di picco |
|
20g |
0~9999 |
|
5.4 intervallo di tempo |
0 ~ 9999Hours/Minutes/Seconds |
|
5,5 tempi di ciclo |
5.6 Max. |
|
Peso del campione di prova |
≤50 kg (personalizzabile) |
|
5.7 Direzione delle vibrazioni |
Tre assi (asse X e asse y e asse z) |
|
5.8 ampiezza delle vibrazioni |
0 ~ 5mm |
|
5.9 Metodo di modulazione dell'ampiezza |
|
|
Modulazione di ampiezza elettronica |
5.10 Metodo di raffreddamento Raffreddamento d'aria 6. Conformità standard 6.1 Conformità standard 1) UN38.3 - 38.3.4.3 Test T.3: vibrazione 2) IEC62133 - 7.3.8.1 Test meccanici (batterie) - Vibrazione |
|
3) UL 1642 - 15 Test di vibrazione |
|
|
4) UL 2054 - 17 Test di vibrazione |
5) ECE R100 - Allegato 8A: test di vibrazione |
|
6) ecc. |
7. Controller 7.1 Controller |
|
Controller touchscreen da 7 pollici 7.2 Modalità test di vibrazione |
|
|
1) Test di vibrazione della frequenza logaritmica: Nella modalità di spazzamento della frequenza logaritmica, la velocità di spazzatura a bassa frequenza è lenta e la velocità di spazzatura ad alta frequenza è rapida. |
|
|
La sweep in frequenza logaritmica è in unità di 1 minuto e la velocità di spazzatura raddoppia in 1 minuto. 2) Test di vibrazione della frequenza fissa: A una frequenza impostata, che può essere una frequenza risonante, una frequenza specifica o una frequenza pericolosa, viene eseguito un test di vibrazione sinusoidale alla frequenza e al tempo specificate. →3) Test di vibrazione della frequenza di spazzatura: →All'interno dell'intervallo di frequenza specificato, la frequenza viene spazzata dalla bassa frequenza ad alta frequenza e quindi da alta frequenza a bassa frequenza a una determinata velocità di scansione in base al valore specificato fino al raggiungimento del numero specificato di cicli o tempo. 104) Test di vibrazione che raddoppia la frequenza: |
|
|
La sweep di raddoppio della frequenza dovrebbe essere continua e la sua frequenza dovrebbe cambiare esponenzialmente con il tempo. La velocità di spazzatura, cioè la velocità di variazione della frequenza variabile controllabile nel tempo DF/dt durante la spazzatura, dovrebbe essere una frequenza che raddoppia al minuto. |
|
|
Il tempo di prova (tempo di accelerazione) per una sweep di frequenza da F1 F2 |
|
|
F1 viene calcolato usando la formula: 6.644log |
|
|
(alta frequenza /bassa frequenza) e la velocità di spazzatura soddisfa il requisito di 1 raddoppio di frequenza /minuto. |
5) Test di vibrazione casuale: |
La vibrazione casuale è una vibrazione non deterministica.
Quando un oggetto vibra in modo casuale, è impossibile per noi determinare in anticipo il valore istantaneo del parametro di movimento di un determinato punto di monitoraggio sull'oggetto in un determinato momento in futuro.
