Questa sigillatrice sottovuoto a celle a sacchetto è una semplice termosigillatrice per film laminato in alluminio a celle a sacchetto, che viene pre-sigillante dopo il pre-vuoto. È una semplice attrezzatura per l'assemblaggio di celle a sacchetto.
Modello:
WA-BSM-F300S:
4~10mm (Customizable) Max. temperature: 260℃ (Customizable) 0.19~0.30mm (Customizable) 0~99.9s 0.3~ 0.6MPaDettagli del prodotto
Sigillatrice sottovuoto per celle a sacchetto
Termosigillante per pellicola laminata in alluminio a celle a sacchetto
Panoramica del Prodotto:

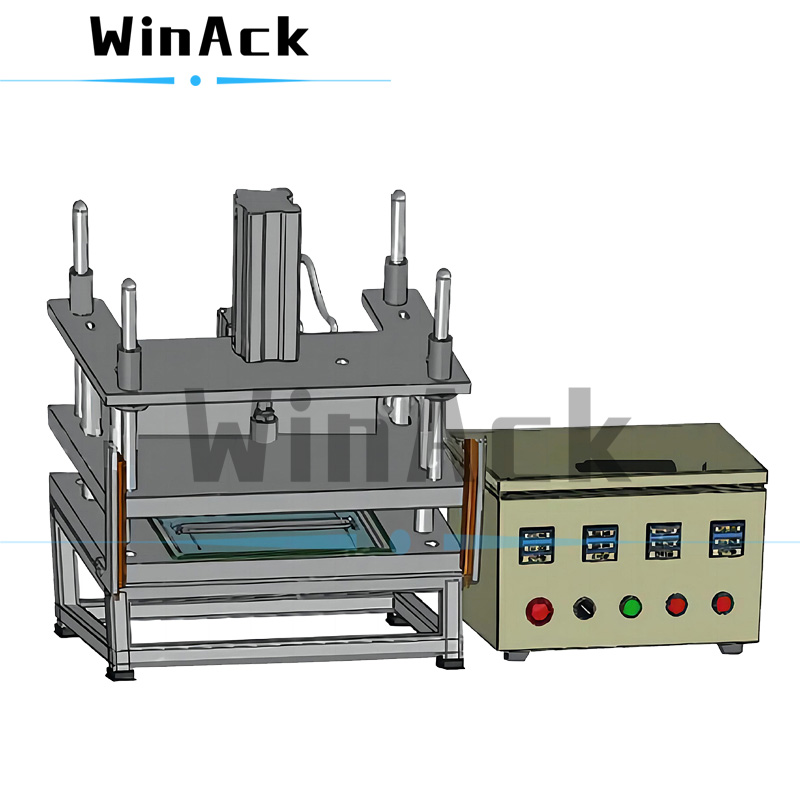

La sigillatrice sottovuoto a celle a sacchetto è un tipo di termosigillatrice dal design semplice per batterie a celle a sacchetto. È costituito principalmente da una camera a vuoto, un modulo termosaldatrice a controllo pneumatico e un quadro elettrico. Il film laminato di alluminio della cella a sacchetto è sigillato mediante riscaldamento e fusione, con un buon effetto sigillante e un'elevata solidità.
Ambito di applicazione:
Dopo il riempimento dell'elettrolita della batteria e il processo di mantenimento sottovuoto, la sigillatrice sottovuoto a celle a sacchetto può essere utilizzata per evacuare l'aria all'interno della cella a sacchetto e quindi sigillare a caldo il film del sacchetto. Al termine di questo processo di pre-sigillatura, le celle della sacca saranno pronte per il processo di formazione della batteria.
Promemoria gentile: le seguenti dimensioni della cella del sacchetto sono solo di riferimento e possono essere personalizzate in base alle dimensioni e ai requisiti effettivi.
Tabella 1. Dimensioni delle celle del sacchetto in entrata per riferimento
| NO. |
Elementi |
Dimensione |
| 1 |
Lunghezza |
≤ 290mm (personalizzabile) |
| 2 |
Larghezza |
≤ 350mm (personalizzabile) Promemoria gentile: tasca d'aria inclusa |
| 3 |
Spessore |
3~15mm (personalizzabile) |
Brevi fasi di lavoro della sigillatrice sottovuoto a celle a sacchetto:
1. La cella a sacchetto viene posizionata manualmente nella camera a vuoto e le camere superiore e inferiore vengono chiuse per formare una camera ermetica.
2. La sorgente di vuoto pompa l'aria all'interno della camera in uno stato di pressione negativa di -60KPa~-90KPa, in modo che l'aria all'interno della cella della sacca venga pompata via.
3. Le teste di saldatura superiore e inferiore riscaldate vengono premute sulla pellicola laminata di alluminio in modo che vengano riscaldate e fuse insieme per sigillare la cella della busta.
4. Una volta completata la termosaldatura, le camere superiore e inferiore vengono aperte e la cella della sacca può essere rimossa.
Caratteristiche:
1) L'armadio di controllo e la camera a vuoto della sigillatrice sottovuoto a celle a sacchetto sono indipendenti e la camera a vuoto può essere utilizzata solo nel vano portaoggetti, che non occupa lo spazio interno del vano portaoggetti e può migliorare la durata dell'impianto elettrico componenti.
2) La temperatura di termosaldatura, il tempo, la pressione e il livello di vuoto possono essere preimpostati in base ai requisiti del processo di sigillatura del film per sacchetti.
3) Con la funzione di allarme di temperatura anormale, la temperatura è troppo bassa o troppo alta emetterà un allarme per garantire l'effetto di termosaldatura.
4) La camera superiore della camera a vuoto è guidata da quattro cuscinetti lineari a colonna per una precisione accurata e una buona stabilità.
5) Sono presenti deflettori protettivi attorno alla camera a vuoto e protezione a barriera fotoelettrica nella direzione di alimentazione per garantire la sicurezza degli operatori.
6) La sigillatrice sottovuoto a celle di buste è dotata di PLC e display di testo, con processo di sigillatura programmabile e impostazioni di funzionamento semplici.
Specifiche tecniche
| Nome del prodotto |
Sigillatrice sottovuoto per celle a sacchetto |
| Modello di prodotto |
WA-BSM-F300S |
| Processo di sigillatura |
Pre-sigillatura dopo il riempimento dell'elettrolita e il processo di mantenimento sottovuoto |
| Efficienza operativa |
100~250 PZ/H |
| Tasso di utilizzo |
≥ 95% |
| Tasso di rendimento |
≥ 99% |
| Metodo di controllo |
Pulsantiera e PLC |
| Alimentazione in ingresso CA |
Monofase 220VAC ± 10% / 50Hz (personalizzabile) |
| Potenza: 1100W |
|
| Ingresso alimentazione aria compressa |
0.6~0.7MPa, 5L/min. |
| Fonte di vuoto |
≤ -0,095 MPa, 50 l/min. Ricordo gentile: la pompa del vuoto è opzionale. |
| Dimensioni |
L580*P450*A500 mm |
| Peso |
Circa 100 kg |
| Livello di vuoto |
-0. 06~-0.09MPa (regolabile) |
| Larghezza timbro sigillante |
4~10mm (Disponibile su richiesta) Precisione: ± 0,1 mm |
| Lunghezza della testa di saldatura |
300 mm (personalizzabile) |
| Spessore di tenuta |
0,19~0,30 mm (personalizzabile) |
| Pressione della testa di tenuta |
0,3 ~ 0,6 MPa |
| Tempo di sigillatura |
0~99,9s |
| Temperatura di sigillatura |
Massimo. temperatura: 260 ℃ (personalizzabile) Precisione: ± 2 ℃ |
| Materiale della testa di tenuta |
Ottone e NAK80 |
| Effetto sigillante |
La pellicola della busta non si stacca l'una dall'altra, buona tenuta, superficie piana, senza pieghe, senza bolle. |
