La saldatrice laser per batterie al litio è una saldatrice professionale per pacchi batteria, adatta per la saldatura laser di pacchi batteria di sbarre cellula-cella, come batterie EV, ESS, moto elettriche ed e-bike.
Modello:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Dettagli del prodotto
Saldatura laser a batteria
Saldatrice laser con batteria al litio
Panoramica del prodotto:
La saldatrice laser a batteria al litio è un sistema di saldatura laser a batteria professionale e affidabile appositamente sviluppato per la saldatura laser della barra collettrice cellula-cella di celle prismatiche, celle a sacchetto e celle cilindriche (custodia in alluminio).
Questa saldatrice a batteria è composta principalmente da laser a fibra CW, testa di saldatura laser galvanometro, sensore di misurazione dell'altezza, PC industriale, monitor, stazione di lavoro per saldatura laser a portale a 4 assi, CCD di posizionamento (opzionale), dispositivo di soffiaggio di gas inerte, pressatura pneumatica dispositivo e refrigeratore d'acqua, ecc.
Ambito di applicazione:
La saldatrice laser con batteria al litio è adatta per la saldatura laser di pacchi batteria di Batterie EV, batterie ESS, batterie per bici elettriche, batterie per moto elettriche, batterie AGV e batterie UPS, ecc.
Caratteristiche:
1) Marchio noto di laser a fibra CW
Questa saldatrice laser a batteria al litio è dotata di un noto marchio di laser a fibra CW, che ha una buona qualità di saldatura laser e prestazioni stabili e affidabili. Il marchio di configurazione standard è GW Laser. Inoltre, Raycus Laser, Maxphotonics Laser e IPG Photonics Laser sono marchi opzionali.
2) Forte capacità di saldatura ed elevata flessibilità di saldatura
Il laser a fibra CW equipaggiato nella saldatrice a batteria ha una forte capacità di saldatura e un'elevata flessibilità di saldatura. Possiamo regolare la potenza di uscita del laser e la velocità di saldatura laser corrispondenti in base al materiale e allo spessore specifici. Inoltre, è possibile selezionare la saldatura a penetrazione o la saldatura continua in base alla specifica applicazione di saldatura laser.
3) Stazione di saldatura laser a portale a quattro assi con alta precisione ed elevata stabilità
La saldatrice laser con batteria al litio integra una stazione di saldatura laser a portale a 4 assi, azionata da 4 servomotori indipendenti, con elevata precisione ed elevata stabilità.
La corsa di spostamento standard è X800*Y1600*Y2600*Z400mm e X1000*Y1800*Y2 800*Z400mm è opzionale. Inoltre, può anche essere personalizzato in base a requisiti specifici.
4) Software professionale di controllo della saldatura laser a batteria
Questa saldatrice a batteria è dotata di un software professionale di controllo della saldatura laser a batteria. Il processo di saldatura laser è facile da configurare e può essere rapidamente convertito nel processo di saldatura laser di un modulo batteria specifico dopo il salvataggio.
5) Sono disponibili diverse traiettorie di saldatura laser
La saldatura laser del pacco batteria supporta una varietà di traiettorie di saldatura, come linea retta, cerchio, quadrato, arco, ecc. La traiettoria di saldatura di ciascuna area di saldatura può essere uguale o diversa e anche la potenza della saldatura laser può essere la uguali o diversi.
6) Dotato di sensore di misurazione dell'altezza ad alta precisione
La saldatrice laser a batteria al litio è dotata di un micro sensore di distanza laser ad alta precisione con una ripetibilità di 30μm, che garantisce che l'altezza di ciascuna area di saldatura di ciascuna cella della batteria sia coerente con la testa di saldatura laser, ottenendo stabilità e coerenza risultati e qualità della saldatura laser.
7) Dotato di lama d'aria per proteggere la lente della testa di saldatura laser
La saldatrice a batteria è dotata di una lama d'aria circolare sotto la testa di saldatura laser, che può proteggere efficacemente la lente della testa di saldatura laser, garantendo da un lato la qualità della saldatura laser del pacco batteria e prolungando la durata della lente dall'altro.
8) Dotato di dispositivo di insufflaggio di gas inerte
La saldatrice laser con batteria al litio è dotata di un dispositivo di soffiaggio del gas inerte e di una porta di ingresso del gas inerte riservata. Dopo il collegamento all'azoto o all'argon, può prevenire l'ossidazione della saldatura e migliorare ulteriormente la qualità della saldatura laser e la velocità di passaggio.
9) Dotato di pressore pneumatico
La saldatrice laser con batteria al litio è dotata di un dispositivo di pressatura pneumatico, che può premere automaticamente la batteria e la barra collettrice durante la saldatura per evitare saldature allentate causate da un adattamento allentato.
10) Il posizionamento del CCD è opzionale
Il posizionamento del CCD è facoltativo. Dopo che la saldatrice laser con batteria al litio è dotata di CCD di posizionamento, può realizzare fotografie automatiche e compensazione automatica della deviazione della posizione di saldatura per evitare deviazioni della posizione di saldatura causate dalla deviazione delle dimensioni del modulo batteria.
Specifiche tecniches della saldatrice a batteria
|
Nome prodotto |
Saldatrice laser con batteria al litio |
|
|
Modello prodotto |
WA-LW-RS3000G |
|
|
Potenza in ingresso CA |
Trifase 380VAC±10%/50Hz (personalizzabile) |
|
|
Ingresso gas aria compressa |
≥0,6MPa |
|
|
30 L/min |
||
|
Ingresso gas inerte (Nota: non indispensabile.) |
Azoto o Argon |
|
|
≥0,4MPa |
||
|
15 l/min |
||
|
Modalità di controllo |
Controllo PC e monitor industriali |
|
|
Metodo di immissione traccia di saldatura |
Metodo di programmazione o insegnamento CNC |
|
|
Software di saldatura |
Software professionale per saldatura laser a batteria |
|
|
Postazione di lavoro per saldatura laser con pacco batteria |
||
|
Colpo in movimento (Personalizzabile) |
Asse X |
800mm |
|
Y1asse |
600mm |
|
|
Y2asse |
600mm |
|
|
Asse Z |
400mm |
|
|
Velocità di posizionamento |
Asse X |
≤1000mm/s |
|
Y1asse |
≤1000mm/s |
|
|
Y2asse |
≤1000mm/s |
|
|
Asse Z |
≤500mm/s |
|
|
Precisione di posizionamento |
±0,05 mm |
|
|
Precisione di posizionamento ripetuta |
±0,02 mm |
|
|
Metodo di guida |
Azionamento servomotore |
|
|
Dimensione massima del pezzo da saldare |
L600*L400*A400mm |
|
|
Requisiti dell'ambiente di posizionamento |
Piatto, senza vibrazioni e urti |
|
|
Requisiti di carico a terra |
≥600 kg/、¡ |
|
|
Specifiche del laser |
||
|
Tipo laser |
Laser a fibra CW |
|
|
Potenza di uscita media |
3000W (Opzionale: 1000 W/1500 W/2000 W/3000 W/4000 W/6000 W) |
|
|
Modalità operativa |
CW/Impulsi |
|
|
Gamma regolabile della potenza |
10%~100% |
|
|
Lunghezza d'onda del laser in uscita |
1080±10 nm |
|
|
Qualità del raggio |
M2≤5 |
|
|
Frequenza di modulazione |
30~5000Hz |
|
|
Instabilità di potenza |
±1,5% |
|
|
Velocità di saldatura |
10~100mm/s |
|
|
Lunghezza fibra in uscita |
10m |
|
|
Modalità di controllo |
RS232 |
|
|
Metodo di raffreddamento |
Raffreddamento ad acqua |
|
|
Intervallo di temperatura dell'acqua di funzionamento |
25±3â |
|
|
Temperatura ambiente operativo |
0~+40â |
|
|
Umidità dell'ambiente operativo |
10~95%UR |
|
|
Temperatura di conservazione |
-20~+60°C |
|
|
Promemoria gentile: solo come riferimento, le specifiche effettive sono soggette al produttore del laser. |
||
Configurazioni principali della Saldatrice laser con batteria al litio
|
Articoli |
Specifiche |
Marchio |
QTÀ |
|
Laser a fibra CW |
3000W |
Laser GW |
1 |
|
Fibra laser |
10m |
Laser GW |
1 |
|
Testa di saldatura laser |
Testa di saldatura laser galvanometro |
WSX / LEIZHI |
1 |
|
Postazione di saldatura laser |
Portale a 4 assi |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotore |
/ |
INOVANZA |
4 |
|
PC industriale |
/ |
Advantech |
1 |
|
Monitor PC |
/ |
COA |
1 |
|
Posizionamento CCD |
/ |
Visione Mentale |
1 |
|
Sensore di misurazione dell'altezza |
/ |
Panasonic |
1 |
|
Dispositivo di insufflaggio di gas inerte |
/ |
Personalizzato |
1 |
|
Refrigeratore d'acqua |
/ |
TEYU / DA |
1 |
|
Sistema di controllo della saldatura |
Software professionale per saldatura laser a batteria |
Personalizzato |
1 |
|
Pressatore pneumatico |
/ |
Personalizzato |
1 |

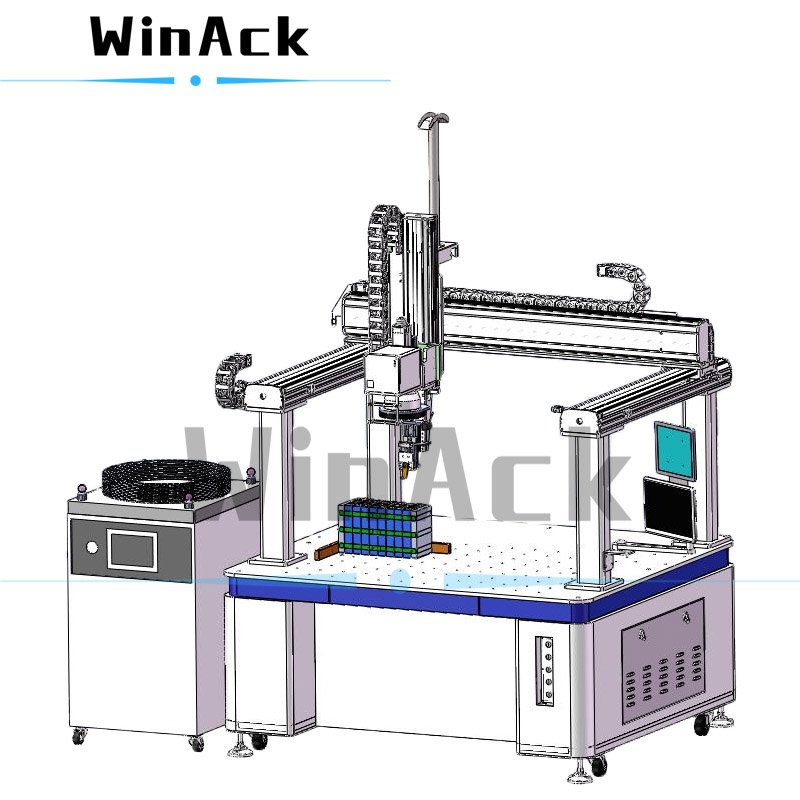

Figura 1. Saldatrice laser con batteria al litio
Promemoria gentile: immagine solo come riferimento, per favore prevalga in natura.

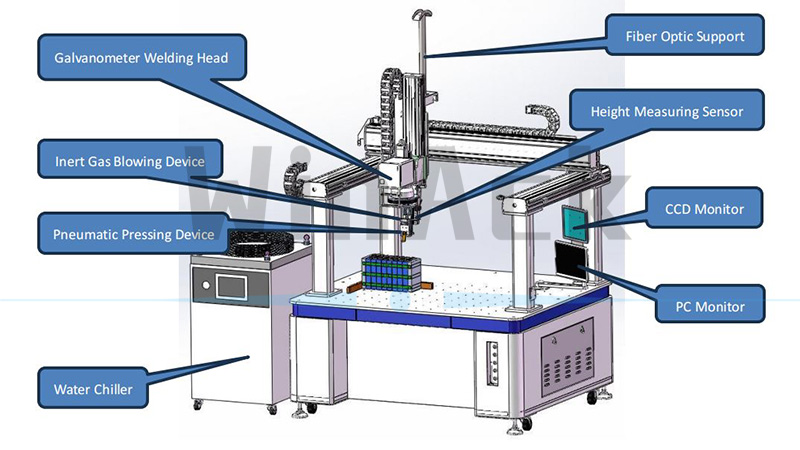

Figura 2. Saldatrice laser a batteria
Promemoria gentile: immagine solo come riferimento, per favore prevalga in natura.

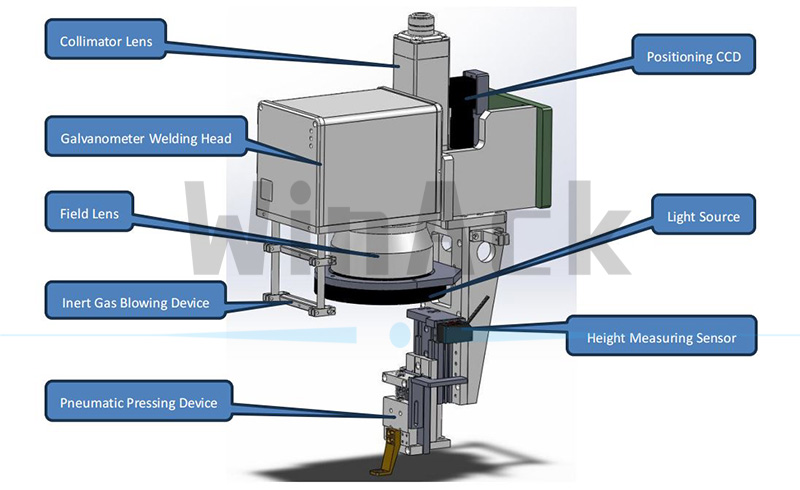

Figura 3. Saldatura laser per batterie
Promemoria gentile: immagine solo come riferimento, per favore prevalga in natura.
