La saldatrice laser a celle prismatiche è progettata professionalmente per la saldatura di linguette di celle prismatiche, la sigillatura del tappo superiore di celle prismatiche, la saldatura di perni di tenuta di celle prismatiche e la saldatura di celle cilindriche di grandi dimensioni.
Modello:
WA-LW-RS3000GS-P:
CW Fiber Laser Four-axis Electric Gantry Workstation Prismatic Cell Laser Welding X800*Y600*Z400mm (Customizable)Dettagli del prodotto
Saldatrice laser a celle prismatiche | Saldatura con linguette
Sigillatura del cappuccio superiore della cella prismatica e saldatura del perno di tenuta
Panoramica del prodotto:
La saldatrice laser a celle prismatiche è una saldatrice per celle batteria professionale sviluppata e progettata per il processo di assemblaggio di celle batteria, in particolare per la saldatura laser e la sigillatura di celle prismatiche e celle cilindriche.
La saldatrice laser a celle prismatiche è composta principalmente da laser a fibra CW, testa di saldatura oscillante laser, PC industriale, monitor, monitoraggio CCD, posizionamento CCD, sensore di misurazione dell'altezza, dispositivo di soffiaggio di gas inerte, saldatura laser stazione di lavoro, JIG per saldatura laser a celle prismatiche, aspiratore di polveri (opzionale) e refrigeratore d'acqua , ecc.
Ambito di applicazione:
La saldatrice laser a celle prismaticheviene utilizzato principalmente per la saldatura delle linguette delle celle prismatiche, la saldatura dei perni di tenuta delle celle prismatiche, la sigillatura del coperchio superiore delle celle prismatiche, la saldatura dei collettori di corrente delle celle prismatiche, la sigillatura del cappuccio superiore delle celle prismatiche, la sigillatura del cappuccio superiore delle celle cilindriche, la saldatura dei collettori di corrente delle celle cilindriche e il perno di tenuta delle celle cilindriche saldatura, ecc.
Caratteristiche:
1) Marchio noto di laser a fibra CW
Questa saldatrice laser a celle prismatiche è dotata di un noto marchio di laser a fibra CW, che è particolarmente adatto per la saldatura laser e la sigillatura nella procedura di assemblaggio delle celle prismatiche. Il marchio di configurazione standard è GW Laser. Inoltre, Raycus Laser, Maxphotonics Laser e IPG Photonics Laser sono marchi opzionali.
2) Forte capacità di saldatura ed elevata flessibilità di saldatura
Il laser a fibra CW equipaggiato nella saldatrice laser a celle prismatiche ha una forte capacità di saldatura e un'elevata flessibilità di saldatura. Possiamo regolare la potenza di uscita del laser e la velocità di saldatura laser corrispondenti in base al materiale e allo spessore specifici. Inoltre, è possibile selezionare la saldatura a penetrazione o la saldatura continua in base alla specifica applicazione di saldatura laser.
3) Software professionale di controllo della saldatura laser a celle prismatiche
Questa saldatrice per celle a batteria è dotata di un software professionale di controllo della saldatura laser a celle prismatiche e il processo di saldatura laser è semplice da configurare. Dopo aver salvato il processo di saldatura della linguetta della cella prismatica, il processo di saldatura del perno di tenuta della cella prismatica e il processo di sigillatura del coperchio superiore della cella prismatica, è possibile cambiarlo rapidamente, il che è semplice e facile da usare.
4) Sono disponibili diverse traiettorie di saldatura laser
La saldatura laser a celle prismatiche supporta una varietà di traiettorie di saldatura come linea retta, cerchio, quadrato, arco, ecc. La traiettoria di saldatura di ciascuna area di saldatura può essere uguale o diversa e anche la potenza di saldatura laser può essere uguale o diversa. Pertanto, questa saldatrice laser può soddisfare diverse applicazioni di saldatura laser e sigillatura nella procedura di assemblaggio delle celle prismatiche.
5) Dotato di sensore di misurazione dell'altezza ad alta precisione
La saldatrice laser a celle prismatiche è dotata di un micro sensore di distanza laser ad alta precisione con una ripetibilità di 30μm, che può misurare l'altezza della testa di saldatura laser con alta precisione per ottenere risultati di saldatura laser di alta qualità.
6) Dotato di monitoraggio CCD
La saldatrice laser a celle prismatiche è dotata di un CCD di monitoraggio, che ci consente di vedere chiaramente ogni processo di saldatura laser e ottenere il monitoraggio in tempo reale della traiettoria di saldatura.
7) Dotato di CCD di posizionamento
La saldatrice laser a celle prismatiche è dotata di CCD di posizionamento, può realizzare fotografie automatiche e compensazione automatica della deviazione della posizione di saldatura per evitare deviazioni della posizione di saldatura causate dalla deviazione delle dimensioni delle celle prismatiche.
8) Dotato di dispositivo di insufflaggio di gas inerte
La saldatrice laser a celle prismatiche è dotata di un dispositivo di soffiaggio del gas inerte e di una porta di ingresso del gas inerte riservata. Dopo il collegamento all'azoto o all'argon, può prevenire l'ossidazione della saldatura e migliorare ulteriormente la qualità della saldatura laser e la velocità di passaggio.
9) Dotato di JIG per saldatura laser
La saldatrice laser a celle prismatiche è dotata di JIG di saldatura laser, garantisce uno stretto contatto tra i pezzi di saldatura, garantendo così la qualità della saldatura laser. Inoltre, le JIG per saldatura laser possono essere personalizzate in base alle diverse dimensioni e forme delle celle della batteria.
Specifiche tecniches della saldatrice per celle a batteria
|
Nome prodotto |
Saldatrice laser a celle prismatiche |
|
|
Modello prodotto |
WA-LW-RS3000GS-P |
|
|
Alimentazione in ingresso CA (personalizzabile) |
Trifase 380 VCA±10%/50 Hz |
|
|
Ingresso gas aria compressa |
≥0,6MPa |
|
|
30 L/min |
||
|
Ingresso gas inerte (Non indispensabile) |
Azoto o Argon |
|
|
≥0,4MPa |
||
|
15 l/min |
||
|
Modalità di controllo |
Controllo PC industriale e monitor |
|
|
Metodo di immissione traccia di saldatura |
Programmazione CNC o metodo di insegnamento |
|
|
Software di saldatura |
Software professionale per saldatura laser a celle prismatiche |
|
|
JIG per saldatura laser |
JIG per saldatura di linguette a cella prismatica |
|
|
JIG di sigillatura del tappo superiore della cella prismatica |
||
|
JIG per saldatura perno tenuta cella prismatica | ||
|
Opzionale: JIG di saldatura a cella cilindrica |
||
|
Postazione di lavoro per saldatura laser a celle prismatiche |
||
|
Corsa in movimento (Personalizzabile) |
Asse X |
800mm |
|
Asse Y1 |
600mm |
|
|
Asse Y2 |
600mm |
|
|
Asse Z |
400mm |
|
|
Velocità di posizionamento |
Asse X |
≤500mm/s |
|
Asse Y1 |
≤500mm/s |
|
|
Asse Y2 |
≤500mm/s |
|
|
Asse Z |
≤500mm/s |
|
|
Precisione di posizionamento |
±0,05 mm |
|
|
Precisione di posizionamento ripetuta |
±0,02 mm |
|
|
Metodo di guida |
Azionamento servomotore |
|
|
Requisiti dell'ambiente di posizionamento |
Piatto, senza vibrazioni e urti |
|
|
Requisiti di carico a terra |
≥600 kg/、¡ |
|
|
Specifiche del laser |
||
|
Tipo laser |
Laser a fibra CW |
|
|
Potenza di uscita media |
3000W |
|
|
Modalità operativa |
CW/Impulso |
|
|
Gamma regolabile della potenza |
10%~100% |
|
|
Lunghezza d'onda del laser in uscita |
1080±10 nm |
|
|
Qualità del raggio |
M2≤5 |
|
|
Frequenza di modulazione |
30~5000Hz |
|
|
Instabilità di potenza |
±1,5% |
|
|
Velocità di saldatura |
10~100mm/s |
|
|
Lunghezza fibra in uscita |
10m |
|
|
Modalità di controllo |
RS232 |
|
|
Metodo di raffreddamento |
Raffreddamento ad acqua |
|
|
Intervallo di temperatura dell'acqua di funzionamento |
25±3â |
|
|
Temperatura ambiente operativo |
0~+40â |
|
|
Umidità dell'ambiente operativo |
10~95%UR |
|
|
Temperatura di conservazione |
-20~+60°C |
|
|
Promemoria: solo come riferimento, le specifiche effettive sono soggette al produttore del laser. |
||
Configurazioni principali della Saldatrice laser a celle prismatiche
|
Articoli |
Specifiche |
Marchio |
QTÀ |
|
Laser a fibra CW |
3000W |
Laser GW |
1 |
|
Fibra laser |
10m |
Laser GW |
1 |
|
Testa di saldatura laser |
Testa di saldatura laser oscillante |
WSX |
1 |
|
Monitoraggio CCD |
Anti-flash |
WSX |
1 |
|
Postazione di saldatura |
4 assi |
X800*Y1600*Y2600*Z400mm |
1 |
|
Servomotore |
/ |
INVT |
4 |
|
PC industriale |
/ |
JF |
1 |
|
Monitor PC |
/ |
COA |
1 |
|
Posizionamento CCD |
/ |
MindVision / Hikvision |
1 |
|
Sensore di misurazione dell'altezza |
/ |
Panasonic |
1 |
|
Dispositivo di insufflaggio di gas inerte |
/ |
Personalizzato |
1 |
|
Refrigeratore d'acqua |
/ |
TEYU / BY |
1 |
|
Sistema di controllo della saldatura |
Software di saldatura laser a batteria |
Personalizzato |
1 |
|
Aspiratore di polveri (opzionale) |
/ |
Sengyoep |
1 |

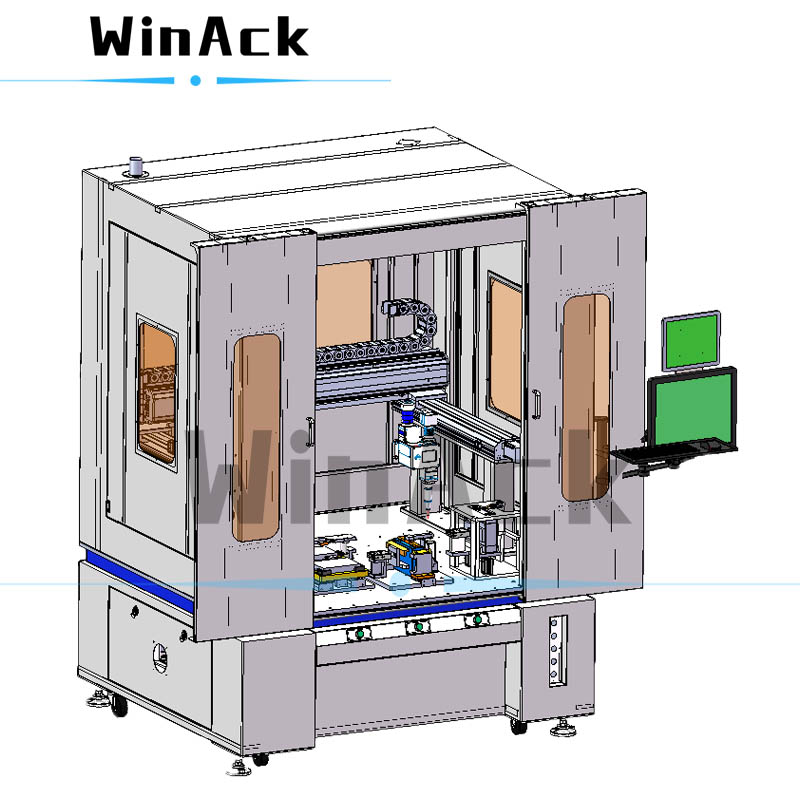

Figura 1. Saldatrice laser a celle prismatiche
Si prega di ricordare: l'immagine è solo come riferimento, per favore prevalga la natura.

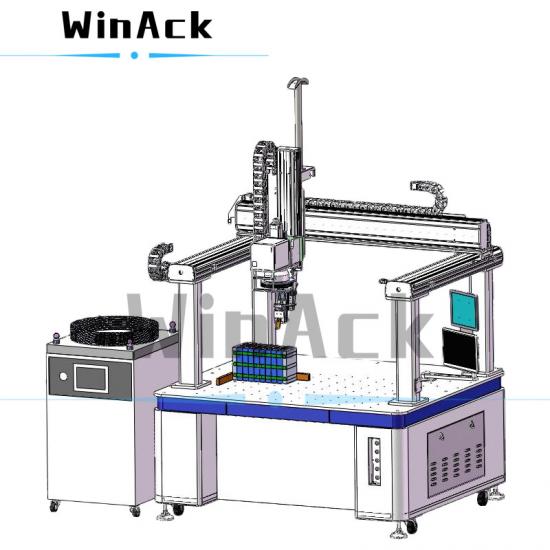

Figura 2. Saldatura laser a celle prismatiche | Saldatura a linguetta | Sigillatura del tappo superiore | Saldatura perno di tenuta
Promemoria gentile: immagine solo come riferimento, per favore prevalga in natura.
